Especificando pilares iniciais, de canto ou finais

1. Em uma vista de planta, selecione um guarda-corpo.
2. Na paleta Propriedades, clique em Editar tipo.
3. Na caixa de diálogo Propriedades de tipo, para Colocação de balaustre, clique em Editar.
4. Especifique uma família para pilares iniciais, de canto e finais. Selecione Nenhum se não desejar que um pilar apareça no início, no canto ou no final do guarda-corpo.

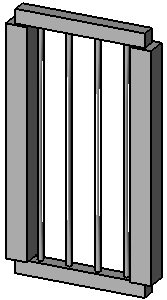

   As famílias de balaústres por padrão são recortadas para que não efetuem a intersecção com um corrimão. A figura a seguir ilustra este fato; isto pode não ser sua intenção para os pilares. Para definir que pilares efetuem a intersecção com corrimãos, clique com o botão direito do mouse no tipo de família no Navegador de projeto e clique em Propriedades. Selecione a propriedade Poste.


5. Especifique a base para cada pilar.
6. Opcionalmente, insira um valor para Deslocamento base.
7. Especifique um topo para cada um.
8. Opcionalmente, insira um valor para Deslocamento da parte superior.
9. Opcionalmente, insira um valor para Espaço.
10. Opcionalmente, insira um valor para Deslocamento.
11. Selecione a localização dos pilares de canto, como segue:

    Se você...	Então…
    deseja colocar um pilar de canto no fim de cada segmento do guarda-corpo	selecione Cada segmento final.
    deseja colocar um pilar de canto quando um segmento do guarda-corpo faz um virada maior do que um determinado valor	selecione Ângulos maiores que, e insira um valor para Ângulo. Se o guarda-corpo vira em um ângulo que seja maior do que este valor, um pilar é colocado na virada. Tipicamente, este valor permanece em 0. O ângulos de virada são medidos na vista da planta. Quebras de segmentos no guarda-corpo que não ocorrem na virada são ignorados.
    não deseja colocar um pilar a despeito de quaisquer separações ou viradas no guarda-corpo	selecione Nunca.

12. Clique em Aplicar para visualizar as alterações no modelo.
13. Clique em "OK".
