Tipos de suporte
Os tipos de componentes de suporte estão disponíveis a partir de 2 famílias do sistema predefinidas:

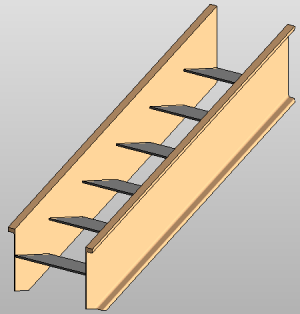

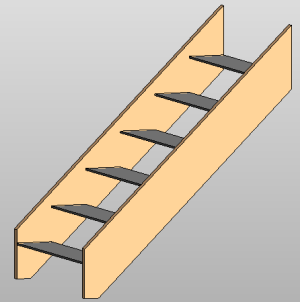

- Suporte de banzo (os perfis de corte em retângulo e canal C são mostrados):

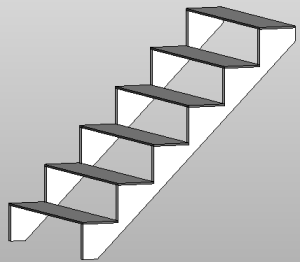

- Suporte de espessura:
Propriedades de tipo
| Nome | Descrição |
|---|---|
| Materiais e acabamentos | |
| Material | Clique no valor e, a seguir, clique no botão Procurar para abrir a caixa de diálogo Materiais. Consulte Materiais. |
| Cotas | |
| Perfil de corte | Especifica o perfil para o suporte na vista de corte. O padrão é Retângulo. |
| Inverter perfil de corte | Selecione esta opção para inverter a forma do perfil para o suporte. Esta opção é útil se você estiver utilizando uma forma de perfil de corte como um canal em C e precisa inverter a direção do perfil. |
| Profundidade estrutural no lance da escada | Especifica a profundidade do suporte onde ele se sobrepõe de forma consistente ao lance da escada. A profundidade é medida perpendicular ao suporte. Consulte B nas imagens a seguir:   |
| Profundidade estrutural no patamar | Especifica a distância entre a parte inferior de superfície do piso do patamar e a superfície inferior do suporte.  |
| Profundidade total | Especifica a profundidade total do suporte. A profundidade é medida perpendicular ao suporte. Consulte A nas imagens a seguir: |
| Largura | Especifica a largura ou a espessura do suporte.  |
| Dados da identidade | |
| Consulte Propriedades de tipo de componente de escada para as definições de Dados de identidade. | |
