Criando uma tabela de análise de área

Use o seguinte procedimento para criar uma tabela para executar a análise da área de massas em um desenho conceitual, com base no cenário descrito em Exemplo de análise de área. Etapas específicas podem variar, dependendo das informações que deseja mostrar na tabela.

Para criar uma tabela de análise de área

  1. Crie pisos de massa.

    Consulte Criando pisos de massa.

  2. Clique na guia Vistapainel Criarmenu suspenso Tabelas (Tabela/Quantidades).
  3. Na caixa de diálogo Nova tabela, faça o seguinte:
    1. Para Categoria, clique em Piso de massa.

      Se Massa de piso não for exibido por padrão, selecione Exibir categorias de modelo nesta vista. Para filtro, selecione Arquitetura.

    2. Para Nome, especifique o nome da tabela.
    3. Selecione Componentes de construção de tabela.
    4. Clique em OK.
  4. Na guia Campos da caixa de diálogo Propriedades da tabela, faça o seguinte:
    1. Para os campos Tabulado (na ordem), adicione os seguintes campos:
      • Uso
      • Nível
      • Massa: Tipo
      • Área do piso
    2. Clique em Valor calculado.
    3. Na caixa de diálogo Valor calculado, para Nome, insira % de área de piso.
    4. Selecione Porcentagem.
    5. Para De, selecione Área do piso.
    6. Para Por, selecione Total geral.
    7. Clique duas vezes em OK.

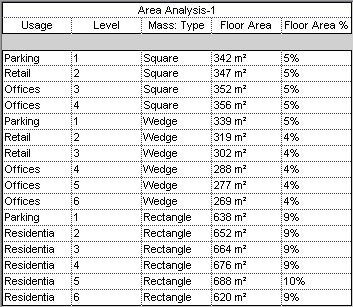

  5. Na tabela, atribua um uso para cada piso de massa.

    Insira o texto na coluna Uso para cada nível. Após inserir os valores iniciais para as linhas remanescentes, é possível clicar no campo para selecionar valores em uma lista.

    Em seguida, classifique e calcule os subtotais da tabela por uso, como segue.

  6. Na paleta Propriedades, acesse propriedades para a tabela.
  7. Para Classificar/Agrupar, clique em Editar.
  8. Na guia Classificar/Agrupar da caixa de diálogo Propriedades da tabela, faça o seguinte:
    1. Para Classificar por, selecione o seguinte:
      • Uso
      • Ascendente
      • Rodapé
      • Título, contagem e totais
      • Linha em branco
    2. Para Depois por, selecione Nível e Ascendente.
    3. Na parte inferior da caixa de diálogo, selecione o seguinte:
      • Totais gerais
      • Títulos e totais
      • Itemizar cada instância
  9. Clique na guia Formatação e faça o seguinte:
    1. Em Campos, selecione Área do piso.
    2. Para Alinhamento, selecione Direita.
    3. Selecione Calcular totais.
    4. Especifique a formatação para % de área de piso: em Campos, selecione % de área de piso. Para Alinhamento, selecione Direita. Selecione Calcular totais.
    5. (Opcional) Especifique a formatação para Uso, Nível e Massa: Tipo: em Campos, selecione um nome de campo. Então, para Alinhamento, selecione Centralizar.
  10. Clique em OK.

A tabela será atualizada para classificar e subtotalizar as linhas de acordo. Ela mostrará o percentual da área de piso planejada para cada uso, assim como as unidades quadradas.

Tópico pai: Exemplo de análise de área
