Cargas concentradas

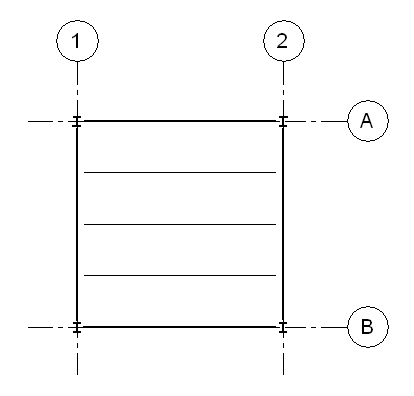

1. Abertura de um nível de planta estrutural: Vista analítica com um modelo de vista da planta de esqueleto similar ao mostrado.

   Nota: Coloque as cargas na vista analítica de um nível de planta estrutural. Para obter informações sobre vistas analíticas, consulte Visualizar.
2. Clique na guia Analisarpainel Cargas Cargas.
3. Clique em Modificar | guia Inserir cargaspainel Cargas Carga concentrada.
4. Na paleta Propriedades, selecione um valor para Caso de carga. Para obter informações sobre o Caso de carga, consulte Adicionando um caso de carga ou natureza da carga.
5. Para Orientar ao parâmetro, selecione Projeto ou Plano de trabalho.
6. Insira as cargas concentradas como apropriadas no modelo, como no centro de uma viga.

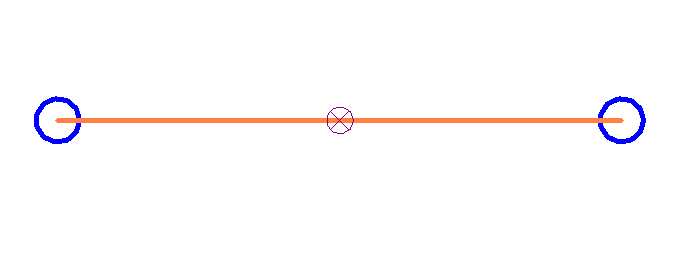

   A vista da planta da carga concentrada é inserida utilizando o sistema de coordenadas do projeto na direção z negativa.
