Utilize esta ferramenta para criar manualmente o fio entre componentes elétricos na planta. Adicionar trechos de fio entre os dispositivos não especifica os tamanhos para trechos de fio e nem cria um circuito. Consulte Criar circuitos e o Tamanho da fiação.
- No Navegador de projeto, expanda Vistas (todas)
Plantas de piso e clique duas vezes na vista na qual deseja criar o trecho de fio. - Clique na guia Sistemaspainel Elétricomenu suspenso Fio e selecione um estilo de fio.
- No Seletor de tipo, selecione um tipo de fiação.
Os tipos de fios disponíveis no Seletor de tipo são especificados na caixa de diálogo Configurações elétricas.
- Na faixa de opções, verifique se Identificar na colocação está selecionado para identificar automaticamente o fio.
- Mova o cursor sobre o primeiro componente a ser conectado.
Quando você move o cursor sobre os componentes elétricos, os snaps são exibidos. O fio precisa estar conectado ao snap do conector.
- Clique para especificar o ponto inicial do trecho de fio.

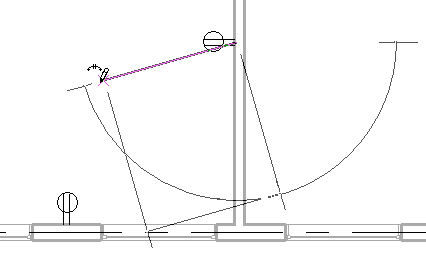

- Mova o cursor para um ponto no meio do caminho entre os componentes que estão sendo conectados e clique para especificar um ponto central.

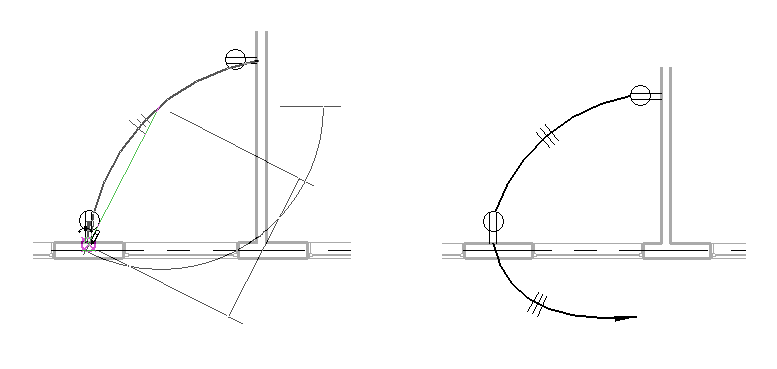

- Mova o cursor sobre o próximo componente e clique no snap do conector para especificar a extremidade do trecho de fio, como mostrado abaixo, ou clique em uma área aberta na área de desenho para especificar um trecho final.
- Clique em Modificar para sair da ferramenta.
O estilo das marcas de revisão que aparecem no trecho de fiação é especificado na caixa de diálogo Fiação.
