Você pode adicionar manipuladores de forma para um componente de família que é exibido ao ser carregado em um projeto. O manipulador de forma permite redimensionar o componente na área de desenho, ao invés de criar múltiplos tipos no Editor de família. Consulte Controles e manipuladores de forma.

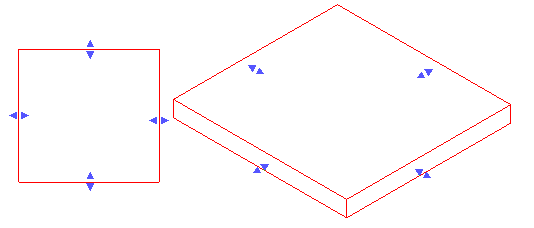

Exemplo de um componente genérico em vistas de planta e 3D, com manipuladores de forma adicionados.
Para adicionar manipuladores de forma em um componente de família, você precisa fazer o seguinte:
- Adicionar planos de referência na família.
- Adicione a geometria para que o croqui da geometria seja alinhado com os planos de referência.
- Para os planos de referência, verifique se o valor de É uma referência seja diferente de Não é uma referência.
- Adicione uma cota aos planos de referência.
- Legende a cota como um parâmetro de instância.
- Salve a família e a carregue em um projeto. Quando você seleciona o componente na área de desenho de um projeto, os manipuladores de forma aparecem onde os planos de referência estão alinhados e dimensionados.
