Para criar uma família com componentes incorporados e compartilhados, compartilhe as famílias antes de incorporá-las em uma família hospedeira. A família hospedeira não precisa ser uma família compartilhada.
Quando uma família aninhada de componentes compartilhados é criada, a primeira decisão que precisa ser tomada é em qual categoria a família hospedeira irá pertencer. Esta decisão possuí muitas implicações subseqüentes para identificar, tabular e para as informações ODBC, como descrito no exemplo abaixo.
Exemplo de família de janelas
Uma unidade de janela suspensa é criada como uma família aninha e compartilhada. Neste caso, a janela central grande foi usada como a família hospedeira e as duas janelas laterais foram aninhadas como nas famílias compartilhadas. Esta janela está prevista para ser construída no local usando os subcomponentes que são comprados em unidades separadas pelo construtor. A janela foi salva como Triple_window.rfa.
Janelas aninhadas

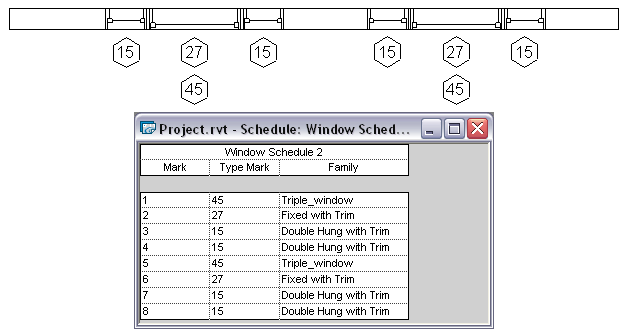

Quando a unidade alinhada mostrada acima é carregada em um projeto, marcada e planejada, o resultado é o seguinte:
Famílias incorporadas e compartilhadas carregadas em um projeto
Observe que cada janela é marcada e planejada em separado. No entanto, observe que o nome da janela aberta, Janela_Tripla, é listado com os subcomponentes. Esta janela também representa a janela principal do conjunto de três janelas.
No exemplo mostrado abaixo, a mesma família de janela tripla foi criada, mas com uma nova família de janelas, usada como a família hospedeira, e as janelas fixas e as janelas suspensas duplas, carregadas como famílias compartilhadas. Observe a diferença na marcação e tabela.
Família de janela alinhada iniciada como uma nova família
No exemplo mostrado acima, observe a tabela da família hospedeira com cada um dos três subcomponentes da janela. Se esta não for sua intenção de desenho, você deverá seguir o exemplo anterior, onde um dos subcomponentes é a família hospedeira.
Exemplo de unidade do banheiro
Uma unidade de banheiro é criada como uma família aninhada e compartilhada. Um vaso sanitário comercial foi usado como a família hospedeira e a parede onde o mictório e pia estão pendurados foi aninhada como famílias compartilhadas. A família foi salva como mens_bathroom.rfa
Vaso sanitário e pia do lavatório aninhados
Quando a unidade do banheiro acima mostrada for carregada em um projeto e tabulada, o resultado é o seguinte:
Famílias incorporadas e compartilhadas carregadas em um projeto
Observe que cada do mictório e pia do lavatório está tabulado separadamente. No entanto, observe que a unidade mens_bathroom está listada com os subcomponentes.
Para compartilhar uma família antes de incorporá-la
- Abra a família a ser compartilhada e clique na guia Criar
painel Propriedades
(Categorias e parâmetros de família). Atenção: Famílias de anotações, perfis, e no local, não podem ser famílias compartilhadas. - Na caixa de diálogo Categorias e parâmetros de famílias, em Parâmetros da família, selecione Compartilhada.
Mesmo que seja possível definir a maioria das famílias como famílias compartilhadas, isto só se torna relevante quando a família é incorporada em outra família e carregada em um projeto.
- Clique em OK.
- Salve e feche a família.
Para incorporar famílias compartilhadas em uma família hospedeira
- Abra a família hospedeira ou inicie uma nova.
- Abra as famílias que deseja aninhar e as compartilhe.
- Carregue e coloque os componentes aninhados na família hospedeira.
- Repita este processo para cada componente aninhado.
- Salve a família.
