Nota: Se você precisar sobrepor a exibição de visibilidade e gráficos para categorias de elementos, consulte Sobrepor a exibição gráfica de categorias de elementos e Especificar a visibilidade da categoria de elementos. Também é possível sobrepor a exibição gráfica de elementos individuais utilizando a ferramenta de manipulação dos estilos de linha. Consulte Alterar o estilo da linha de elementos.
- Abra a vista na qual deseja sobrepor a visibilidade ou exibição gráfica de elementos individuais.
- Na área de desenho, clique com o botão direito do mouse no elemento que deseja sobrepor e clique em Sobrepor gráficos na vista

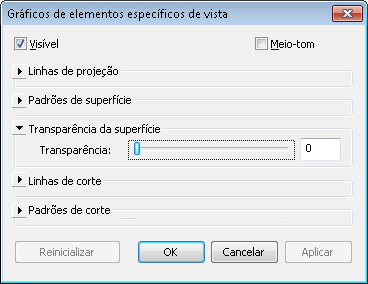

Por elemento. A caixa de diálogo Gráficos de elemento específico da vista se abre e exibe as configurações atuais de exibição de visibilidade e gráficos para o elemento. Talvez seja necessário expandir as categorias para visualizar os detalhes de configuração.
- Na caixa de diálogo Gráficos de elemento específico da vista, faça as edições. Nota: Para anotação, importação e elementos de detalhe, somente opções de sobreposição relevantes são exibidas.
- Visível: mostra ou oculta o elemento na vista.
- Meio-tom: mescla a cor da linha de um elemento com a cor do segundo plano da vista. Todos os gráficos de linha (incluindo padrões de preenchimento) e preenchimento de sólidos são desenhados em meio-tom quando esta opção está selecionada. O meio-tom não tem efeito em cor de materiais em vistas sombreadas. Consulte Meio-tom/Subjacência.
- Linhas de projeção: edite espessura da linha, cor e padrão.
- Padrões de superfície: edite visibilidade, cor e padrão.
- Transparência da superfície: somente exibe as linhas para o elemento e não as superfícies. Use o deslizador Transparência para definir o percentual de transparência da superfície.
- Linhas de corte: edite espessura da linha, cor e padrão.
- Padrões de corte: edite espessura da linha, cor e padrão.
Depois de editar qualquer um dos mencionados acima, pode-se clicar em Aplicar para manter aberta a caixa de diálogo Gráficos de elemento específico da vista e ver imediatamente como a alteração afeta o modelo.
- Quando terminar, clique em OK.
Nota: Sobreposições de elementos individuais não são armazenadas nos modelos de vista.
