Desenho de conduítes paralelos

Conduites paralelos podem ser adicionados a um conduite existente que esteja conectado por meio de um conector de superfície a um equipamento ou conectado a uma bandeja de cabos.

1. Abra a vista onde deseja adicionar conduítes paralelos.
2. Clique na guia Sistemaspainel Elétrico Conduítes paralelos.
3. Na faixa de opções, especifique as seguintes opções:

   Se você deseja...	Então...
   usar o raio da dobra do conduíte original para desenhar conduítes paralelos	clique em Mesmo raio da dobra.
   use um raio de dobra variável para desenhar conduites paralelos Nota: Esta opção somente está disponível para conduíte sem acessórios.	Clique em Raio da dobra concêntrico.
   altere o número padrão de trechos de conduíte horizontais ou verticais	insira um valor na caixa de texto à direita do número horizontal ou do número vertical.
   altere o valor padrão do deslocamento para trechos de conduíte horizontais ou verticais	insira um valor na caixa de texto à direita do deslocamento horizontal ou do deslocamento vertical.

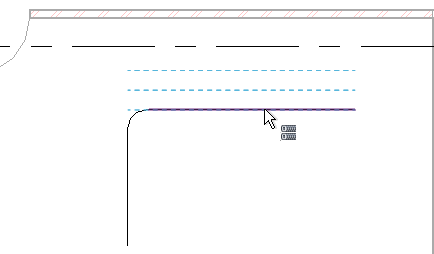

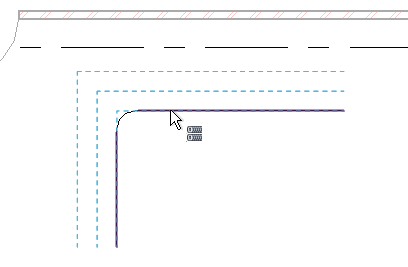

4. Na área de desenho, mova o cursor para um conduíte existente para realçar um segmento. Ao mover o cursor para cada lado da rota existente, um contorno de conduítes paralelos é exibido.



Pressione a tecla Tab para selecionar todo o trecho de conduíte.



5. Clique para colocar o conduíte paralelo.
6. Para concluir o trecho de conduítes paralelos, clique em Modificar.
