Subregiões topográficas são áreas desenhadas dentro de superfícies topográficas existentes. Por exemplo, pode-se usar sub-regiões para desenhar estacionamentos em uma superfície gradeada, ruas ou ilhas. A criação de uma sub-região não resulta em superfícies separadas. Somente define uma área da superfície onde é possível aplicar um conjunto diferente de propriedades, como material.
Para criar uma sub-região
- Abra a planta do terreno que exibe uma superfície topográfica.
- Clique na guia Massa e Terreno
painel Modificar terreno
(Subregião). O Revit entra no modo croqui.
- Clique em
(Selecionar Linhas) ou use outras ferramentas de croqui para criar a sub-região na superfície topográfica. Nota: Utilize um contorno fechado para criar uma subregião da superfície topográfica. Se você cria vários contornos fechados, somente o primeiro contorno é utilizado para criar a subregião, os contornos remanescentes são ignorados.
Para alterar os limites da sub-região
- Selecione a sub-região.
- Clique em Modificar | guia Topografia
painel Subregião
(Editar limite).
- Clique em
(Selecionar Linhas) ou use outras ferramentas de croqui para modificar a sub-região na superfície topográfica.
Exemplo

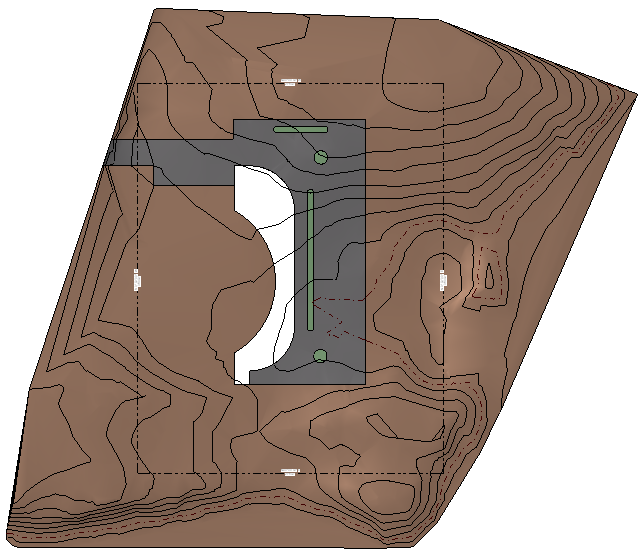

A imagem a seguir mostra uma superfície topográfica que tem uma sub-região, mostrada em cinza.
Dica: É possível usar subregiões para adicionar elementos da estrada como estacionamento, desativar setas e desativar marcações. Para simplificar o processo, utilize um componente de detalhe como modelo e use a ferramenta Selecionar linhas no editor da subregião. Se desejado, é possível bloquear limites da subregião para as linhas selecionadas do componente de detalhe. Quando você move o componente de detalhe, a subregião se ajusta automaticamente.
