Ajustando o cálculo de De ambiente e Para ambiente

Ative e modifique a partir dos Ponto de cálculo De ambiente e para Ambiente para reorientar famílias de janelas e portas.

  1. Selecione a família de instância da porta ou janela na área de desenho.
  2. Clique na guia Modificar | <Elemento>painel Modo Editar família.
  3. No Editor de família, abra uma vista da planta de piso da família.

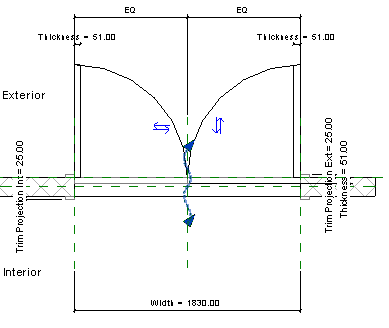

  4. Na paleta Propriedades, selecione o parâmetro Ponto de cálculo de ambiente na seção Outro. Uma linha tracejada verde com setas, indicando a direção De/Para agora está visível na área de desenho.

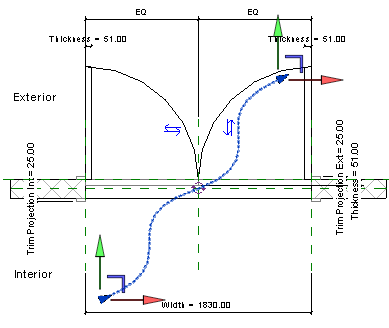

  5. Selecione o Caminho de/para, para mover a extremidade para a posição que irá indicar com clareza seu ambiente intencionado.

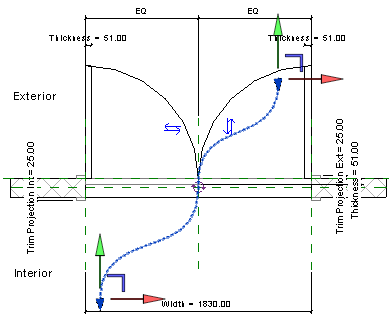

  6. Se necessário, utilize o Controle de inversão no centro do Caminho De/Para para reorientar a direção.
    Nota: Se a família precisa de ajuste do Caminho De/Para no eixo Z, abra uma vista de elevação ou 3D para acessar os controles de movimento. Faça a realocação do ponto de forma similar.
  7. Clique na guia Modificarpainel Editor de família Carregar no projeto.
