Arestas de laje de piso

Você adiciona arestas de laje ao selecionar arestas horizontais nos pisos. Você também pode selecionar linhas do modelo.

1. Clique em (Piso: Aresta de laje).

   Onde está?

   • Clique na guia Arquiteturapainel Construçãomenu suspenso Piso (Piso: Aresta de laje)
   • Guia Estruturapainel Estruturamenu suspenso Piso (Piso: Aresta de laje)
2. Realce as arestas horizontais dos pisos, e clique para colocar a aresta de laje.

   Você também pode clicar em linhas do modelo. Quando você clica nas arestas, o Revit trata isto como uma aresta de laje contínua. Se os segmentos da aresta de laje se encontram em cantos, eles chanfram.

3. Para finalizar a viga de borda atual, clique em Modificar | guia Inserir viga de bordapainel Colocação Reiniciar viga de borda.
4. Para iniciar outra aresta de laje, mova o cursor para uma nova aresta e clique para colocar.
5. Para finalizar a inserção das arestas de laje, clique em Modificar | guia Inserir aresta de lajepainel SelecionarModificar.

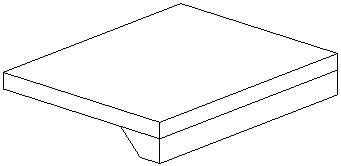

   Laje adicionada no piso

Dicas

• Você pode colocar arestas de laje em vistas 2D (como vistas de planta ou de corte) ou em vistas 3D. Observe a barra de status para verificar as referências válidas. Por exemplo, se você estiver colocando uma aresta de laje em um piso, a barra de status: Pisos: Piso básico: Referência.
• Quando você coloca uma aresta de laje em um corte, coloque o cursor perto dos cantos do elemento para realçar a referência.
