Maximizando extensões do modelo 3D

Os dados podem ser de um determinado tamanho, de tal forma que não esteja visível em todas as vistas do modelo. É possível alterar as extensões do modelo 3D para efetuar a intersecção com o limite do modelo, para que os dados sejam visíveis em mais vistas.

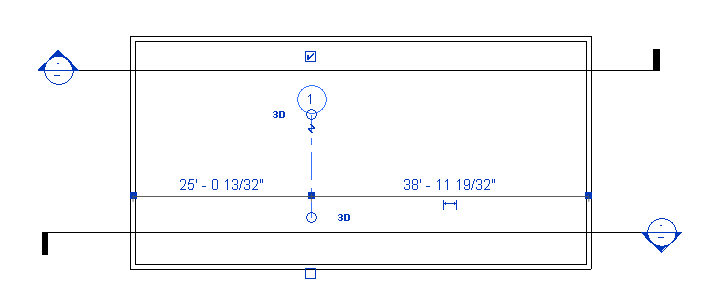

No exemplo a seguir, o eixo não está visível nas duas vistas de corte do modelo porque as extensões do modelo 3D não efetuam a intersecção com outro plano da vista de corte.

Para maximizar as extensões do modelo 3D

  1. Selecione os dados e clique com o botão direito do mouse nos mesmos.
  2. No menu de contexto, clique em Maximizar extensões 3D.

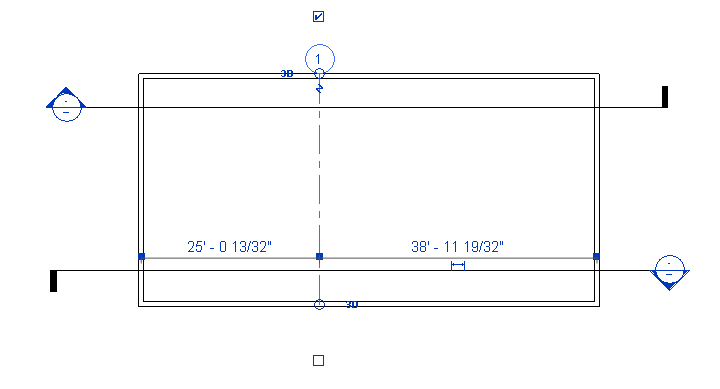

O eixo tem sua escala alterada para o limite do modelo.
