Perfis bloqueados

Os perfis podem ser bloqueados ou desbloqueados. Quando os perfis são bloqueados, a forma mantém uma relacionamento entre os perfis superiores e inferiores, e é limitado de forma que possa ser manipulado. Quando os perfis são desbloqueados, a forma pode ser manipulada de qualquer forma.

Nota: Se o plano de referência é vertical, o relacionamento do perfil restrito estará entre a esquerda e direita.

Com perfis bloqueados, quando você manipula um perfil, ele afeta o outro, portanto, toda a forma. Por exemplo, se o perfil superior é selecionado, e você o bloqueia, todos os perfis assume a forma do perfil superior.

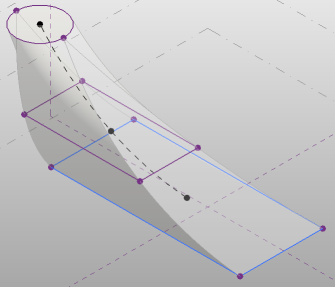

Os gráficos a seguir exibem uma forma não restrita que está bloqueada para o perfil inferior (quadrado) selecionado.

Forma não restrita Forma bloqueada resultante

Clique em Modificar | guia Elemento da formapainel Elemento da forma Travar perfis para tornar o tipo de forma não restringido. Consulte Formas não restritas e com base na referência.

Com perfis não restritos, a aresta ou vértice do perfil podem ser manipulados.

Forma não restrita inicial Vértice direito inferior modificado Forma não restrita resultante

Tópico relacionado
