Projetar o componente de padrão é muito similar a fazer o croqui da massa de projeto conceitual. Utilize as mesmas ferramentas de modelagem que são utilizadas para projetar formas, entretanto, com as seguintes limitações:
- Existe apenas uma única planta de piso (nível), que é definida pelo eixo do padrão lado a lado.
- Não existem vistas de elevação.
- Não existem planos de referência verticais padrão, entretanto, os planos de referência podem ser definidos pela geometria.
Linhas, curvas e splines
Desenhe ponto de referência, linhas e geometria de volta fechada para projetar e modificar um componente de padrão. Enquanto os pontos de referência do modelo não irão se mover horizontalmente, as linhas de referência do modelo podem ter pontos de direção adicionados mais tarde para alterar a sua geometria.
Tópicos relacionados
Extrusões e formas

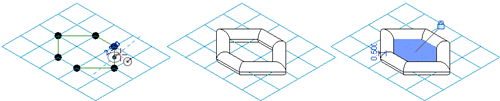

Utilizando geometria e linhas desenhadas, crie extrusões, formas e vazios para fornecer a cota do componente.
Tópico relacionado
Melhores práticas
- Divida e padroniza uma superfície antes de aplicar componentes.
- Trabalhe com condições de borda lado a lado definidas para Vazio ou Saliência, quando possível. Quando definidas para Parcial, o tamanho do arquivo e os requisitos de memória resultantes são aumentados. Carregar componentes de padrão e modificar massas conceituais com componentes de padrão aplicados nesse estado pode levar mais tempo do que esperado.
- Ao trabalhar com formas fechadas, selecione os padrões que irão se interligar de forma direta.
- Trabalhe com múltiplas janelas para facilitar o fluxo de trabalho para projetar a família de componente de padrão.
Para projetar um componente de padrão
- Abra a família de componente de padrão.
- Abra a massa de projeto conceitual (vista 3D, vista plana de piso ou ambas).
- Clique na guia Vista
painel Janela
Lado a lado.
Projetar dessa maneira permite trabalhar na família de componente de padrão e ver como ela é exibida na massa de projeto conceitual.
