Atualizar as tabelas de painéis

Utilize este procedimento para atualizar tabelas de painéis existentes em uma nova versão do Revit.

1. Atualize seus projetos para a nova versão do Revit.

   Os novos modelos padrão são aplicados automaticamente (por tipo) a quaisquer tabelas de painéis ainda não colocadas em uma folha.

   Para tabelas de painéis que foram colocadas em folhas, o Revit cria um único modelo personalizado com base na primeira tabela de painéis que encontrar, nomeando-a Pre2011 Branch Template or Pre2011 Switchboard Template.

2. Este modelo personalizado é aplicado às tabelas de painéis já colocadas em folhas no projeto atualizado.

   Para tabelas de painéis que forem atualizadas para um modelo personalizado:

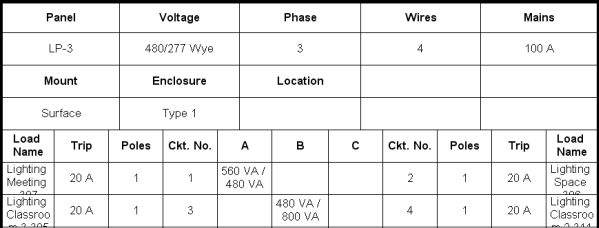

   • As linhas Painel e Montagem são movidas para o cabeçalho.

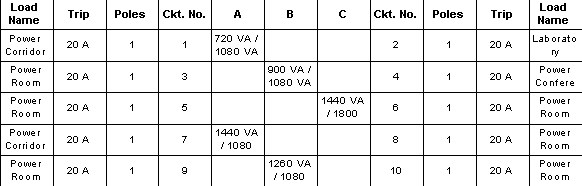

   • Toda a tabela de circuitos e a linha Fase A são movidas para a Tabela de circuito.

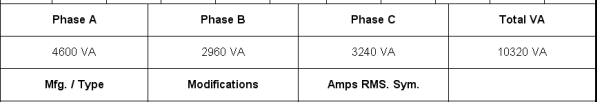

   • A linha Mfg/Tipo é movida para o rodapé.

   • A parte Resumo de cargas não é exibida.
3. Abra o modelo personalizado associado para cada tipo de painel no projeto e ajuste o formato conforme necessário para manter seu formato anterior.

   OU

   Edite o modelo padrão para cada tipo para coincidir com a norma da empresa.

4. Aplique o modelo para as outras tabelas de painéis no projeto para aquele tipo. Consulte Aplicar um modelo a tabelas de painéis.
