Recortando e estendendo elementos

Use a ferramenta Aparar e Estender para recortar ou estender um ou mais elementos para um limite definido pelo mesmo tipo de elemento. Você também pode estender quaisquer elementos não paralelos para formar um canto, ou recortá-los para formar um canto se eles efetuam a interseção. Quando você seleciona um elemento a ser recortado, a posição do cursor indica a parte do elemento a ser retida.

Você pode usar este ferramenta com paredes, linha, vigas ou contraventamentos.

Para recortar ou estender elementos

  1. Faça um dos seguintes:
    Se você deseja que… Então…
    recortar ou estender 2 elementos selecionados para um canto

    clique na guia Modificarpainel Modificar (Recortar/Estender para o canto).

    Selecione cada um dos elementos.

    Ao selecionar um elemento que precisa ser recortado para formar um canto, você deve assegurar em clicar na parte do elemento a ser retida.

    recortar ou estender um elemento para o limite definido por outro elemento

    clique na guia Modificarpainel Modificar (Recortar/Estender elemento único).

    Selecione a referência a ser usada como limite. A seguir selecione o elemento a ser recortado ou estendido.

    Se este elemento cruza um limite (ou uma projeção), a parte em que você clica é retida. A parte no outro lado do limite é recortada.

    recortar ou estender múltiplos elementos para o limite definido por outro elemento

    clique na guia Modificarpainel Modificar (Recortar/Estender diversos elementos).

    Selecione a referência a ser usada como limite. A seguir selecione cada um dos elementos a serem recortados ou estendidos.

    Para qualquer elemento que cruza o limite, a parte em que você clica é retida. A parte no outro lado do limite é recortada.

    recortar um elemento entre 2 pontos Clique na guia Modificarpainel Modificar (Dividir elemento). Na Barra de opções, selecione Excluir segmento interno. Clique em dois pontos no elemento para definir os limites desejados. O segmento interno é excluído, e as partes remanescentes são mantidas. Consulte Dividindo elementos.
  2. Continue a aparar/estender elementos com a opção atualmente selecionada, ou selecione outra opção.
    Nota: Você também pode selecionar outra opção de Aparar ou Estender a qualquer momento enquanto a ferramenta estiver ativa. Isto desmarca qualquer seleção inicial efetuada com a opção anterior.
  3. Para sair da ferramenta, pressione Esc.

Visualização para a ferramenta Aparar/Estender ao canto

Resultado da operação Aparar/Estender ao canto

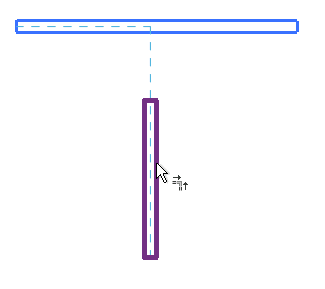

Visualização da opção Aparar/Estender elemento único com a parede horizontal selecionada como o limite

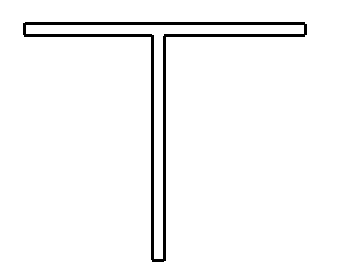

Resultado da operação Aparar/Estender elemento único

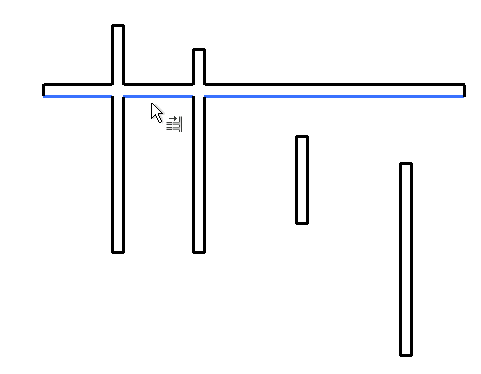

Visualização da opção Aparar/Estender múltiplos elementos com a parede horizontal selecionada como o limite

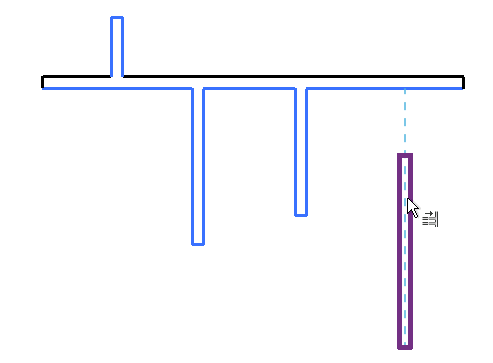

Resultado de clicar na parede vertical mais a esquerda acima do limite, clicando junto a 2 paredes abaixo do limite, e realçando a parede na direita
