Um parâmetro do relatório é um tipo de parâmetro que tem seu valor definido por uma cota específica no modelo de família. Os parâmetros do relatório extraem um valor de uma condição geométrica e o utilizam para relatar dados a uma fórmula ou a um parâmetro tabelável.
-
Comprimentos, raios, ângulos e comprimentos de arco estão disponíveis como parâmetros do relatório. (Comprimento de arco pode ser rotulado como um parâmetro do relatório).
Nota: Área não pode ser usada como um parâmetro do relatório. - Parâmetros do relatório são úteis quando uma família é baseada em referências externas que são atualizadas com base na informação contextual das instâncias de família inseridas, tais como painéis de parede cortina ou a largura da parede para uma moldura de uma porta ou de uma janela.
- Para casos de referência externa nos quais a geometria depende de condições específicas de colocação de instâncias de família individual, o parâmetro do relatório permite que o valor da cota seja salvo e informado no parâmetro de família.
- Um parâmetro do relatório pode ser usado em uma fórmula somente se suas referências de cotas hospedarem os elementos na família (tais como níveis, planos de referência de limites de painel de parede cortina). Se uma referência de cota for a geometria da família, a cota pode ser legendada com um parâmetro do relatório, mas este parâmetro não pode ser usado em fórmulas.
Ao criar um parâmetro de projeto compartilhado, você pode especificá-lo como um parâmetro do relatório na caixa de diálogo Propriedades de parâmetro. Consulte Parâmetros compartilhados e Criar parâmetros compartilhados de arquivos, grupos e parâmetros.

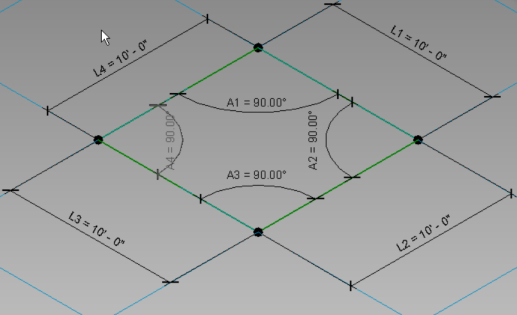

Por exemplo, por padrão, você pode criar parâmetros do relatório para as cotas dos quatro comprimentos e dos quatro ângulos em um painel de parede cortina, como é mostrado aqui.

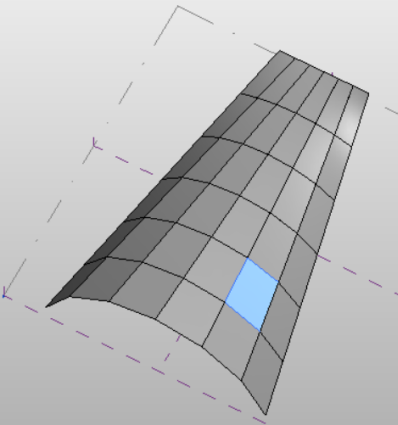

Então, após ter inserido o painel de parede cortina em um projeto, por padrão, você pode selecionar um painel como mostrado aqui e a seguir, exibir os parâmetros do relatório nas propriedades de instâncias.
Após ter criado os parâmetros do relatório, você pode também criar uma tabela para informar os dados. Consulte Tabelas com parâmetros compartilhados.

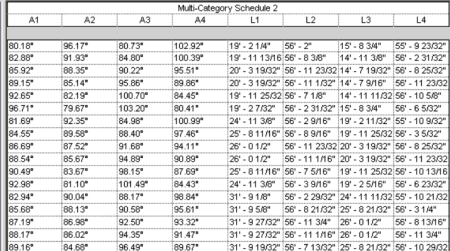

A tabela mostrada aqui informa os parâmetros de cotas dos quatro ângulos e dos quatro comprimentos para todos os painéis de parede cortina.
