Mesclas por varredura

No ambiente de projeto conceitual, uma mescla por varredura é criada a partir de dois ou mais perfis 2D que são varridos ao longo de um caminho. O perfil consiste na manipulação dos estilos de linha desenhada perpendicular à linha ou séries de linha que definem o caminho.

Nota: Se você estiver criando uma família de componente usando um modelo diferente de uma massa ou de um modelo de componente adaptativo, consulte Criando uma mescla por extrusão por percurso.

Para criar uma mescla por varredura.

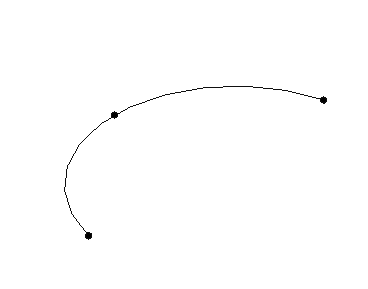

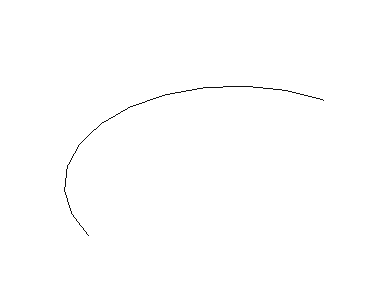

  1. Usando as ferramentas na guia Criarpainel Desenhar, desenhe uma séria de linhas conectadas para formar um caminho.
  2. Clique na guia Criarpainel Desenhar Elemento de ponto, e coloque os pontos de referência para os perfis de mescla por extrusão por percurso ao longo do caminho.

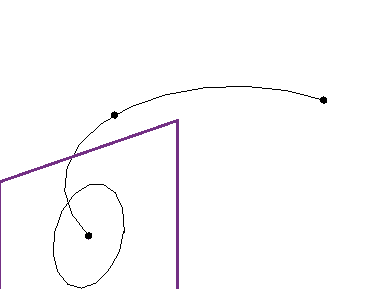

  3. Selecione um ponto de trabalho e desenhe um perfil fechado no seu plano de trabalho.

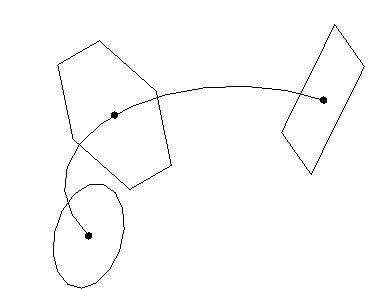

  4. De modo similar, desenhe perfis para os pontos de referência restantes.
  5. Selecione o caminho e os perfis.

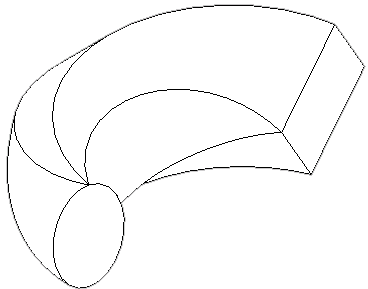

  6. Clique em Modificar | guia Linhaspainel Forma Criar forma. Consulte Acessando a ferramenta Criar forma.
