Colocando um pilar estrutural inclinado usando o snap 3D

  1. Abra uma vista 3D do projeto.
  2. Na faixa de opções, clique em Pilar estrutural.

      Onde está?

      Revit Structure
    • Guia Estruturapainel Estrutura Coluna
    • Guia Arquiteturapainel Construirmenu suspenso Coluna Pilar estrutural
  3. Clique em Modificar | guia Colocar pilar estruturalpainel ColocaçãoColuna inclinada.
  4. Na Paleta de propriedades, selecione um tipo de pilar estrutural no menu suspenso Seletor de tipo.
  5. Na Barra de opções, selecione Snap 3D. Isso permite que a colocação de coluna inclinada efetue o snap aos pontos que não estão dentro do plano de trabalho da vista, como colunas em diferentes elevações.

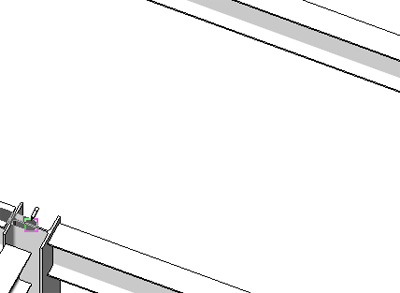

  6. Clique ao longo de qualquer elemento estrutural ou em um ponto final de elemento para colocar o primeiro ponto da coluna.

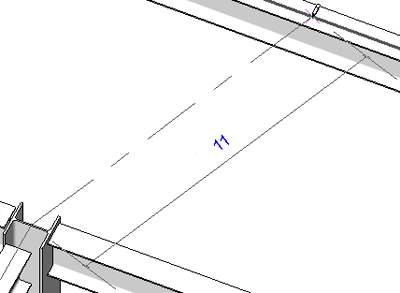

  7. Clique em outro elemento estrutural para colocar a coluna.

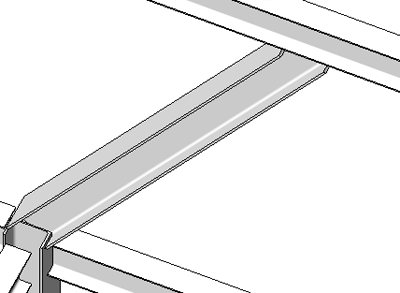

  8. A coluna é colocada entre os 2 elementos estruturais.
    Nota: Caso nenhum dos cliques de colocação seja uma referência de snap para o elemento estrutural, a localização final da coluna será definida pela colocação do clique e da elevação apropriada definida na Barra de Opções.
