Cortando aberturas retangulares em paredes

Utilize este procedimento para cortar aberturas retangulares em uma parede reta ou curva. Para cortar aberturas poligonais ou redondas, consulte Editar o perfil de uma parede.

Exemplo de arquitetura

Vista de uma abertura em uma parede em arco

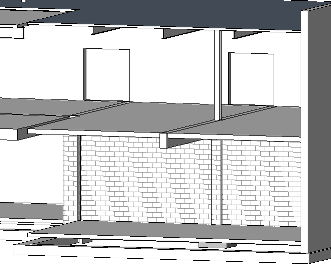

Exemplo estrutural

Vista de uma abertura em uma parede

Para cortar uma abertura retangular em uma parede

  1. Abra uma vista de elevação ou de corte, onde poderá acessar a parede que irá hospedar a abertura.
  2. Clique em (Abertura da parede).

    Onde está?

    • Guia Arquiteturapainel Abertura (Abertura na parede).
    • Guia Estruturapainel Abertura (Abertura na parede).
  3. Selecione a parede que irá hospedar a abertura.
  4. Efetue o croqui da abertura retangular.

    Após você especificar o ponto final da abertura, a abertura é exibida.

  5. Para modificar uma abertura, clique em Modificar e selecione a abertura.

    É possível utilizar os controles de arraste para modificar o tamanho e localização da abertura. Também é possível arrastá-la para uma nova localização na mesma parede e adicionar cotas para a abertura.

    Exemplo

    Modificando uma abertura selecionada
