O Editor de justificação permite alinhar as partes superiores, inferiores ou laterais de um trecho de dutos em uma seção do sistema.

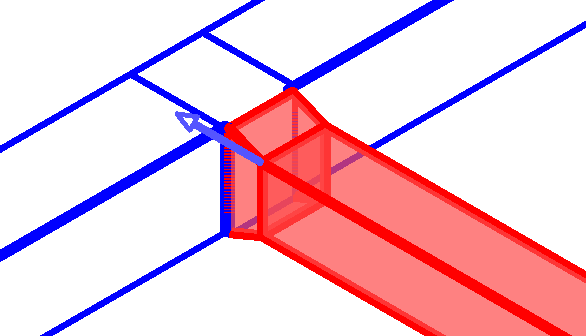

Cada clique alternativamente seleciona o segmento inicial ou final, como é indicado por uma seta no final de cada ramificação.
Clique... | para alinhar a... |
---|---|
![]() |
Superior esquerdo |
![]() |
Superior central |
![]() |
Superior direito |
![]() |
Meio esquerdo |
![]() |
Meio central |
![]() |
Meio direito |
![]() |
Inferior esquerdo |
![]() |
Inferior central |
![]() |
Inferior direito |

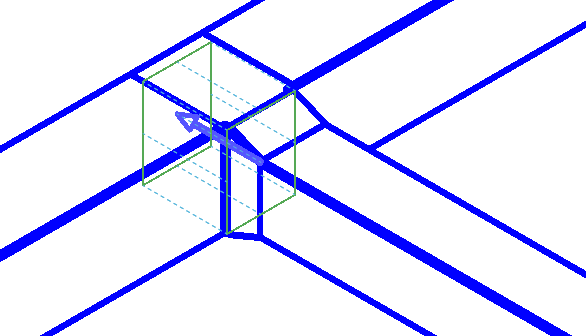

Também é possível clicar em Linha de alinhamento e selecionar uma linha de referência na área de desenho. Esta operação é mais útil em uma vista 3D com Linhas finas selecionado e o estilo visual definido para Estrutura de arame. Linhas de referência tracejadas são exibidas nas arestas e ao longo do centro das faces do tubo de referência.

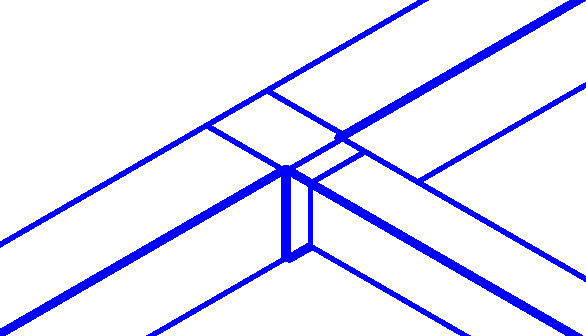

Os dutos mostrados aqui foram justificados ao centro superior do grande segmento conectado ao tubo em T.
