Aplicando balanços em um piso estrutural existente

  1. Selecione o piso estrutural em uma vista da planta.
  2. Clique na guia Modificar| Pisospainel Modo Editar croqui.
  3. Selecione a viga de borda irá receber o balanço.
  4. Na Barra de opções, insira os valores de deslocamento do balanço do piso estrutural de concreto e do deck de metal.
    Nota: O balanço é aplicado somente à linha de croqui especificada selecionada, não à todo o piso estrutural.
  5. Repita as etapas de 1 a 4 para qualquer aresta de laje que requeira um balanço.
  6. Clique em Modificar | guia Pisos > Editar limitepainel ModoFinalizar modo de edição.
Nota: O deslocamento do balanço é aplicado em relação à direção na qual a viga de borda foi criada. Isto é aplicável ao desenho da linha, seleção de suportes ou a criação de piso estrutural com a seleção de paredes. Em instâncias onde o balanço parece estar dentro do piso estrutural: entre no modo de croqui, selecione a aresta e ajuste os valores do balanço para números negativos.

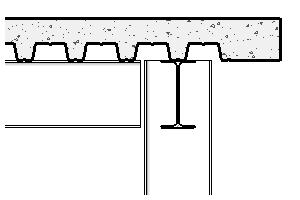

A vista de corte a seguir mostra um piso estrutural de concreto com um deck de metal. A aresta de concreto em balanço se estende para além da viga de suporte.
