Parâmetros de comprimento do gancho do vergalhão

Você define os parâmetros de comprimento do gancho para um tipo de vergalhão com a caixa de diálogo Parâmetro de comprimento do gancho do vergalhão. Acesse a caixa de diálogo clicando no botão Editar comprimentos do gancho em Propriedades do tipo de vergalhão. Consulte Propriedades de tipo de vergalhão. Você pode encontrar os diagramas destes parâmetros nas imagens abaixo da tabela a seguir.

Nome Descrição
Tipo de gancho do vergalhão Esta é uma lista preenchida automaticamente dos ganchos de vergalhão válidos para este tipo de vergalhão. A seleção da caixa de verificação indica que o tipo de gancho está visível no Gancho no início ou no Gancho no final dos parâmetros do vergalhão. Consulte Propriedades de tipo de vergalhão.
Cálculo automático Desmarque esta caixa de seleção para anular o cálculo automático do Comprimento do gancho e do Comprimento do deslocamento.
Comprimento do gancho Exibe o comprimento do tipo de gancho.
Comprimento tangencial Exibe o comprimento tangencial do tipo de gancho.
Comprimento do deslocamento Exibe o comprimento do deslocamento do tipo de gancho. Utilize este parâmetro opcional principalmente para tabela.

As imagens a seguir mostram os parâmetros que definem um gancho do vergalhão.

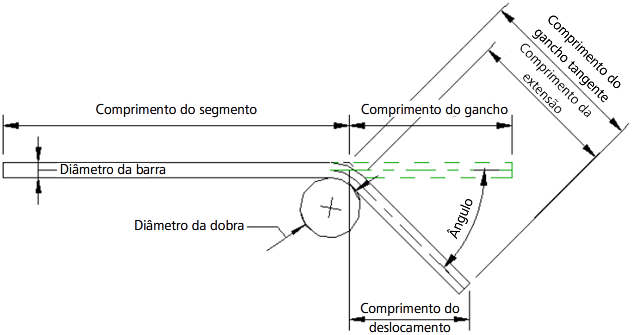

Gancho de 45º

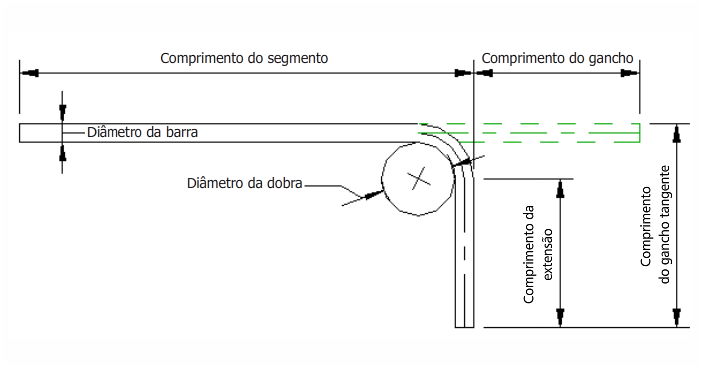

Gancho de 90°

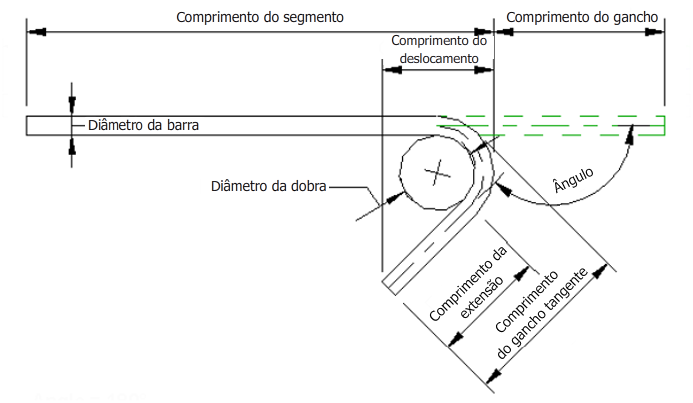

Gancho de 135°

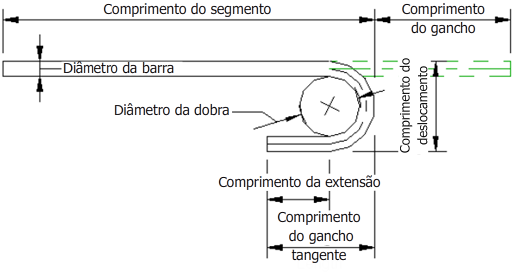

Gancho de 180°
