É possível usar o Editor de inclinação para especificar o valor e a direção da inclinação para sistemas inteiros de tubulação, partes de um sistema ou segmentos de tubulação individuais. Com esta operação, é possível adiar a aplicação de uma inclinação até que tenha estabelecido todo o sistema.
- Realce a tubulação na seção onde você deseja ajustar a inclinação, pressione Tab uma ou mais vezes para realçar os segmentos onde deseja aplicar a inclinação e clique para selecionar a tubulação.
- Clique em Modificar | guia Tubulações
painel Editar
Inclinação para ativar ferramentas de ajuste da inclinação de tubulações e transições na seção. - No editor de inclinação, no painel Inclinação, selecione um valor para Valor de inclinação.

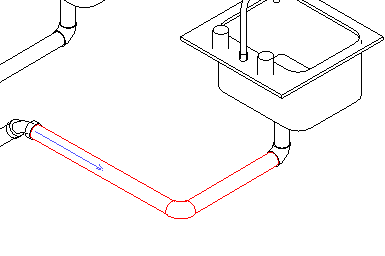

Uma seta é exibida na extremidade da referência. A extremidade da referência para a inclinação é definida para o ponto mais baixo da seção de tubulação selecionada.
Quando há mais de uma ramificação na mesma elevação, o

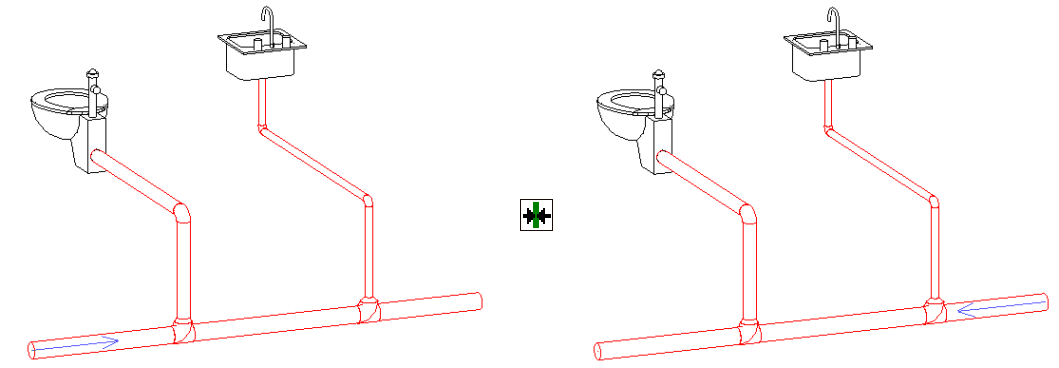

Ponto de controle de inclinação é ativado. Se houver somente uma ramificação para servir como referência, o Ponto de controle de inclinação é desativado. - Clique em Ponto de controle de inclinação para especificar uma extremidade de referência para a inclinação.
Cada clique também seleciona a referência da inclinação como indicado por uma seta em cada ramificação.
Uma seta é exibida na ramificação selecionada.
- Quando estiver satisfeito com a configuração de inclinação para a tubulação, clique em
Concluir para aplicar a inclinação para a tubulação e feche o editor de inclinação. Clique em
Cancelar para fechar o editor de inclinação sem aplicar as alterações.
