O Revit fornece a facilidade para controlar a exibição de componentes de concreto estrutural que estão no estado oculto em uma vista. A exibição das linhas invisíveis de paredes, pisos, estruturas, colunas e elementos da fundação é controlada pelos seguintes parâmetros da vista:
- Disciplina
A disciplina precisa ser definida como estrutural para que as linhas invisíveis sejam representadas como ocultas.
- Estilo visual
Ao definir os Gráficos do modelo como Oculto ou Sombreado, as linhas invisíveis serão representadas como ocultas.
Nota: Defina o padrão de linhas ocultas na caixa de diálogo Visibilidade/Gráficos. Consulte Exibição de visibilidade e gráficos em vistas de projeto.

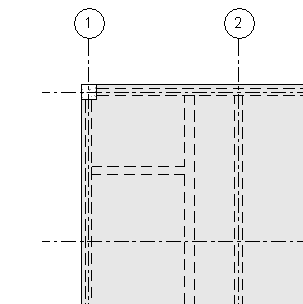

Planta de um piso estrutural e vigas emolduradas em paredes de concreto
