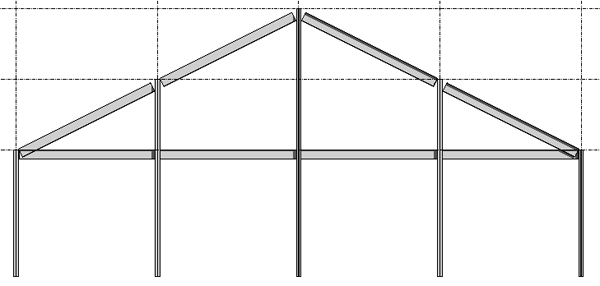

A opção Snap 3D permite que você crie uma nova viga efetuando snap a outros elementos estruturais em qualquer vista. Isto significa que é possível desenhar vigas e contraventamentos fora do plano de trabalho atual. Por exemplo, quando o Snap 3D estiver ativado, vigas de telhado efetuarão o snap com o topo dos pilares, a despeito da elevação.
O snap 3D também é útil ao criar sistemas de vigas inclinadas. Consulte Modelagem de viga inclinada.
Para usar o snap 3D
- Clique na guia Estrutura
painel Estrutura
Viga. - Na Barra de opções, selecione Snap 3D.
- Clique em qualquer elemento estrutural para especificar o ponto inicial da viga. Nota: Com Snap 3D ativado, é possível escolher o ponto de extremidade exato de qualquer elemento estrutural, a despeito do plano do ponto de extremidade.
- Clique em outro elemento estrutural para especificar o ponto final para a viga.
