Após colocar uma parede, é possível sobrepor suas restrições inferior e superior iniciais ao anexar sua parte superior ou inferior a outro elemento no mesmo plano vertical. O outro elemento pode ser um piso, telhado, forro, plano de referência, ou outra parede que esteja diretamente acima ou abaixo. Então, a altura da parede aumenta ou diminui como necessário para estar em conformidade com o limite representado pelo elemento anexado.

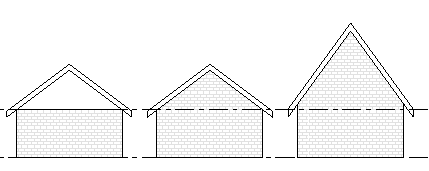

Ao anexar uma parede a outro elemento, é possível evitar de editar manualmente o perfil da parede quando o seu projeto muda. No exemplo a seguir, a imagem à esquerda mostra um telhado colocado em paredes que foram desenhadas com sua restrição superior especificada como Nível 2. A imagem do meio mostra o efeito de anexar as paredes ao telhado. A imagem à direita mostra como o perfil da parede muda de acordo quando a inclinação transversal do telhado anexado é alterada.
Efeito de anexar paredes a um telhado
As diretrizes a seguir se aplicam:
- Você pode anexar topos de parede em planos de referência não verticais.
- Você pode anexar paredes em telhados e pisos no local.
- Se o topo da parede está no momento anexada em um plano de referência, anexando o topo em um segundo plano de referência, o desanexa do primeiro.
- É possível anexar paredes que são paralelas no mesmo plano vertical, isto é, diretamente acima ou abaixo uma da outra.
Para anexar paredes a outros elementos
- Na área de desenho, selecione uma ou mais paredes que você deseja anexar a outros elementos.
- Clique em Modificar | guia Paredes
painel Modificar parede
Anexar superior/inferior. - Na Barra de opções, para Anexar parede, selecione Superior ou Inferior.
- Selecione os elementos aos quais a parede está anexada.
Para desanexar paredes de outros elementos
- Na área de desenho, selecione as paredes que deseja desanexar.
- Clique em Modificar | guia Paredespainel Modificar parede
Desvincular superior/inferior. - Selecione os elementos individuais dos quais desanexar as paredes. Alternativamente, se você deseja desanexar as paredes selecionadas de todos os outros elementos de uma vez (ou se não tem certeza de quais elementos estão anexados), clique em Desanexar todos na Barra de opções.
