Exibição dos elementos no modo Raio X

Quando o modo Raio X está ativado, ele exibe os perfis, caminhos explícitos ou implícitos, eixos de forma, e nós de controle que foram utilizados para criar a forma.

O modo Raio X exibe o seguinte:

• Perfis

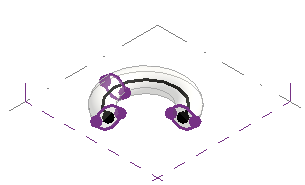

  As voltas fechadas que você desenha para definir a forma de extrusões, elevações, revoluções e varreduras.


• Caminhos explícitos

  A linha que você desenhou para definir uma varredura.


• Caminhos implícitos

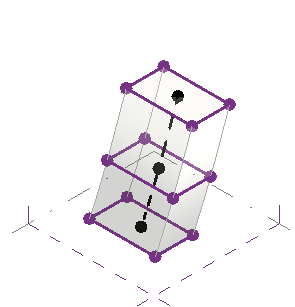

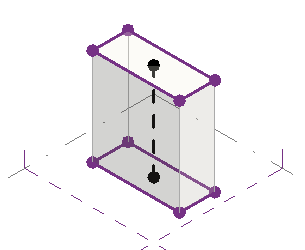

  A linha que o sistema cria para construir extrusões e elevações.


• Eixos

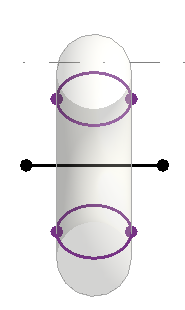

  A linha que você criou para definir a rotação de uma revolução.


• Nó de controle

  Os pontos que o sistema cria no caminho que hospeda perfis individuais.
