Os componentes efetuam o snap para planos de referência e outros componentes da mesma categoria.
Snap de primeiro ou segundo ponto

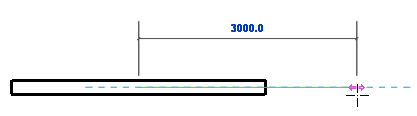

Snap colinear para linha existente—Snap de um ponto para estar colinear à geometria existente.
Snap a linha—Snap de um ponto para uma linha ou geometria existente. O cursor também efetua o snap para o ponto central de uma linha.

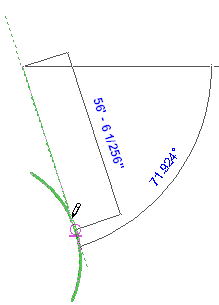

Snap tangente a um arco—Snap de um ponto tangente para uma extremidade de arco existente.
Snap para ponto de extremidade ou ponto central—Snap de um ponto para uma ponto de extremidade de uma linha ou arco, ou para arco ou centro do círculo.
Snap de somente segundo ponto ou linha inteira
Snap horizontal ou vertical—ao desenhar uma linha reta, o Revit efetua o snap da linha para que esteja perfeitamente na horizontal ou vertical quando o cursor se aproxima da horizontal ou vertical.
Snap na horizontal
Snap na vertical
Snap paralelo à linha existente—Efetua o snap de uma linha paralela para uma geometria existente.
Snap perpendicular à uma linha existente—Efetua o snap de uma linha perpendicular para uma geometria existente.
