Mapeando comportamentos para acessórios

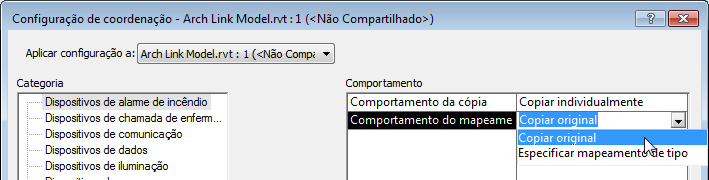

Antes ou quando copiar acessórios de um modelo vinculado para um projeto MEP (Mecânica, elétrica e hidráulica), especifique um comportamento de mapeamento para cada categoria de acessório na caixa de diálogo Configurações de coordenação.

Copiar original

Quando um acessório é copiado para o projeto MEP (Mecânica, elétrica e hidráulica), o acessório copiado tem o mesmo tipo de família, como o acessório original no modelo vinculado.

Se o projeto MEP (Mecânica, elétrica e hidráulica) já contém um tipo de família com o mesmo nome, o tipo de material copiado é anexado com um número. Caso queira utilizar um tipo de família no projeto MEP (Mecânica, elétrica e hidráulica) para acessórios copiados, especifique o mapeamento de tipo entre o tipo no modelo vinculado e o tipo no projeto MEP (Mecânica, elétrica e hidráulica).

Quando você usa Copiar original para copiar um acessório com base em hospedeiro no Revit Architecture, o acessório copiado é convertido automaticamente em um acessório com base em face no Revit MEP. (A geometria da família do acessório original é copiada para uma família com base em face no Revit MEP). Esta conversão permite uma hospedagem mais fácil para estes acessórios em superfícies em modelos vinculados.

Nota: Quando uma família com base em hospedeiro é convertida em Revit MEP para uma família com base em face, as restrições e cotas relacionadas com a espessura do hospedeiro não mais se aplicar. Se a posição ou a geometria da família com base em hospedeiro depende da espessura do hospedeiro ou da posição de face do hospedeiro, então instâncias da nova família com base em face podem ser posicionadas de forma diferente no projeto Revit MEP.

Especificar o mapeamento de tipo

Ao copiar acessórios para um projeto MEP (Mecânica, elétrica e hidráulica), o Revit MEP utilizará o mapeamento especificado para cada categoria de acessório. Este mapeamento define uma correspondência entre tipos de acessórios no projeto de arquitetura e tipos de acessórios no projeto MEP (Mecânica, elétrica e hidráulica).

Por exemplo, para todas as luminárias que são luminárias de teto genéricas no projeto de arquitetura, é preferível que estes acessórios sejam definidos como calhas de luz parabólica 2x4 no projeto MEP (Mecânica, elétrica e hidráulica). Estes refinamentos podem fornecer a informação detalhada e recursos que os engenheiros mecânicos precisam. Ao executar este mapeamento de tipo antes que os acessórios sejam copiados para o projeto MEP (Mecânica, elétrica e hidráulica), é possível dinamizar o processo, reduzir erros e poupar tempo.

Para cada tipo de luminária na categoria, é possível selecionar Copiar tipo original. Não copie este tipo ou selecione um tipo de família que é carregada no projeto. Esses mapeamentos de tipo são utilizados quando os acessórios são copiados para o projeto.
