Esta ferramenta examina os sistemas mecânicos que são criados em um projeto para verificar se cada sistema está atribuído a um sistema definido pelo usuário e apropriadamente conectado.
Verificar os sistemas de dutos
Para verificar as conexões para sistemas de duto no modelo, clique na guia Analisar
painel Verificar sistemas
Verificar sistemas de duto.
- O sistema não está bem conectado.
Um sistema é considerado como não bem conectado quando os elementos no sistema não estão conectados em uma única rede física. Por exemplo, um sistema com um ou mais terminais de ar não conectados em uma única rede de dutos é considerado como não bem conectado.
- Há uma configuração de fluxo/demanda incompatível.
- Há uma direção de fluxo incompatível.

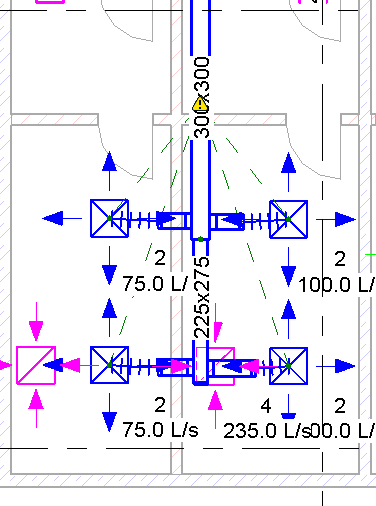

Clique em um marcador de aviso para exibir uma mensagem de advertência relacionada. Na mensagem de aviso relacionada, clique nos botões de seta conforme necessário para navegar na lista de mensagens de aviso. Clique em
Expandir a caixa de diálogo de aviso para visualizar os detalhes da mensagem de aviso.
Clique em Verificar sistemas de duto novamente para desativar o marcadores de aviso gráficos.
Exibir Desconexões
painel Verificar sistemas
Mostrar Desconexões. Na caixa de diálogo Mostrar Opções de Desconexões, selecione um ou mais dos seguintes: - Duto
- Tubulação
- Bandeja de cabos e conduíte
- Elétrico

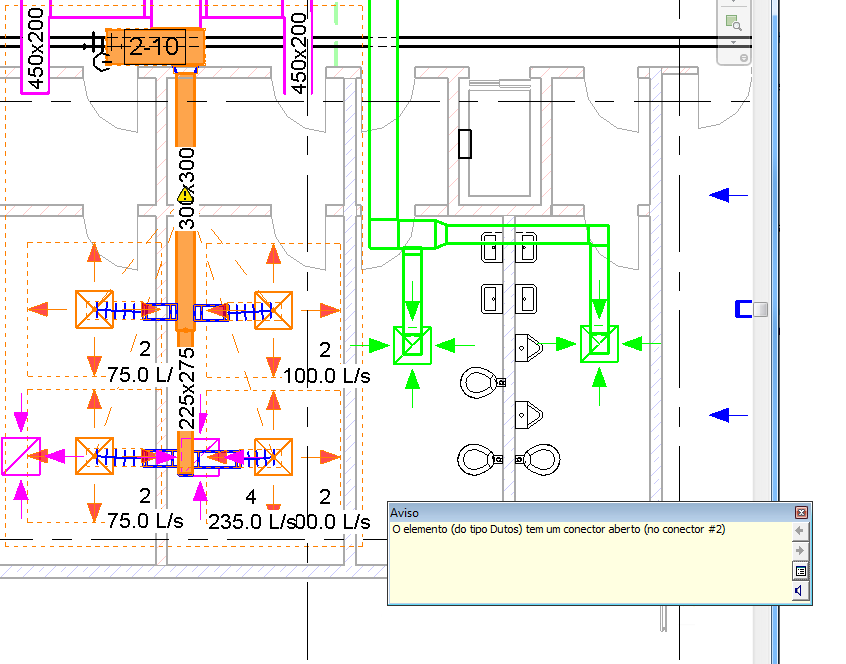

No exemplo a seguir, marcadores de dutos desconectados foram selecionadas.
Clique em um marcador de aviso para exibir uma mensagem de advertência relacionada. Clique em Expandir a caixa de diálogo de aviso para visualizar os detalhes da mensagem de aviso.
Clique em Mostrar desconexões e desmarque a caixa de seleção para desativar os marcadores de desconexão.
