Дополнительное звено

Дополнительное звено

Соединение двух последовательных или непоследовательных точек прямой линией. Дополнительное звено не является частью геометрии элемента конструкции, однако из него могут быть созданы другие геометрические элементы.

Свойства

Задайте следующие параметры на панели Properties (Свойства).

Link (Звено)
Link Number (Номер звена)	Указывается номер звена. Здесь можно изменить автоматически сгенерированное значение номера звена.
Position (Положение)
Start Point (Начальная точка)	Определяет точку, с которой начинается звено. Прим.: Можно указать точку (Point), либо дополнительную точку (Auxiliary point).
End Point (Конечная точка)	Определяет точку, которой кончается звено. Прим.: Можно указать точку (Point), либо дополнительную точку (Auxiliary point).
Miscellaneous (Разное){
Comment (Примечание)	Комментарии о звене. Комментарии можно просматривать на панели Preview (Предварительный просмотр).

Пример

Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:

Auxiliary Link Example.pkt

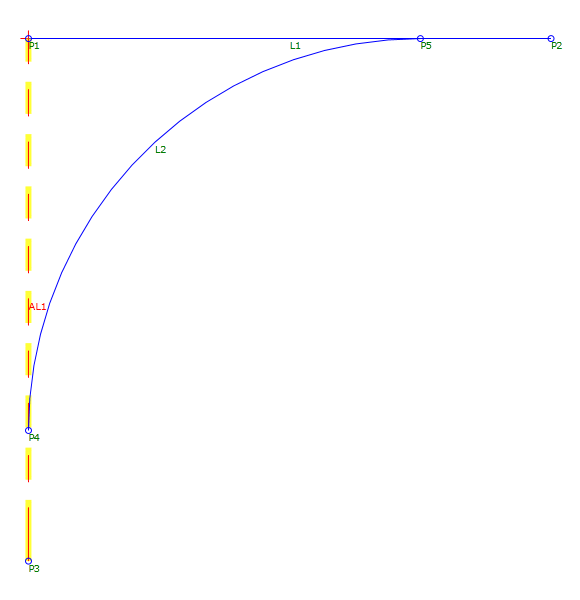

В примере выполняется автоматическое построение L1 между точками P1 и P2. L2 представляет собой дугу сопряжения, построение которой выполняется между двумя звеньями. Построение AL1 в окончательном элементе конструкции не выполняется, однако оно строится вручную между P1 и P3, чтобы в L2 можно было использовать его геометрию.
