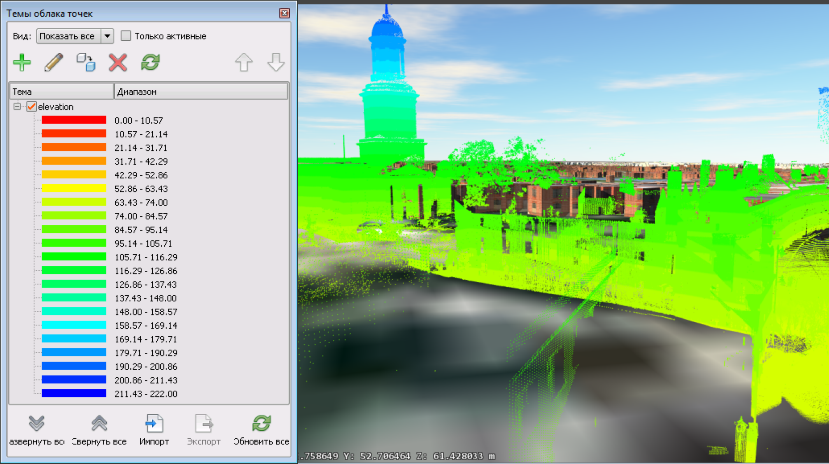

- Нажмите кнопку
, чтобы открыть палитру тем облака точек. - Щелкните
(Добавить новую тему). - В группах Параметры тем выполните следующие действия.
- Введите имя темы.
- Выберите тип анализа. Более подробные сведения см. в разделе "Дополнительные советы" ниже.
- Укажите число правил.
Большее число правил приводит к плавному переходу между двумя цветами.
- При создании темы по уровню или классификации в области Диапазон цветов выберите стандартный Тип палитры или задайте параметры Цвет из и Цвет в.
Если указать начальный и конечный цвета, в InfraWorks 360 будет создан цветовой градиент между первым цветом темы (Начальный цвет) и конечным Конечный цвет. Цветовой градиент отображается в области предварительного просмотра.
- Для изменения любого отдельного цвета в теме дважды щелкните его настройки и задайте другой цвет.
Дополнительные советы
Доступны следующие типы анализа:
| Нормаль | Термин "Нормаль" относится к направлению, на которое указывает грань, ортогональная к ее поверхности. Направление нормали указывает на переднюю или внешнюю поверхность грани. Так как отдельная "точка" облака точек в действительности не имеет грани, нормаль для каждой точки в облаке точек является производной от других точек с плоской взаимосвязью с этой точкой (например, точки на стене). Тема "Нормаль" показывает, какие точки выравниваются по отображенным цветам, назначенным значениям X, Y, Z, связанным с направлением нормали для точки. Невозможно задать цвета для этого типа темы. |
| Отметка | Темы по высоте. Минимальные и максимальные значения определяются автоматически, на основе данных облака точек. Можно настроить их при необходимости. |
| Один цвет | При выборе пункта "Один цвет" другие параметры недоступны. |
| Классификация | Темы по индикаторам классификации в связанных данных облака точек. Этот параметр доступен, только если облако точек классифицировано. |
