Упрощение BIM
Если полное определение продукта не требуется, можно преобразовать модели в более простые представления, используя инструменты упрощения в Inventor. Можно удалить интеллектуальную собственность из моделей каталога перед тем, как сделать их доступными для пользователей. Кроме того, этот рабочий процесс используется, чтобы подготовить файлы семейства Revit в Inventor, содержащие собственные элементы форм Revit.
Инструменты упрощения для сборки
Включить компоненты — создание видового представления с использованием выбранных компонентов.

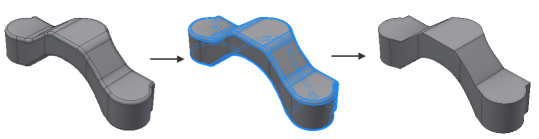

Определить границы — упрощение компонента или детали посредством его замены набором контуров формы куба или цилиндра.
Создать упрощенную деталь — создание упрощенной детали с использованием текущего видового представления. Скрытые компоненты не включаются.
Распознать элементы Revit — среда для детали

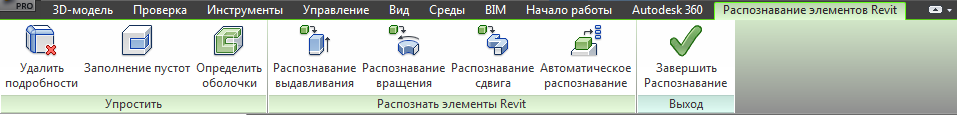

В среде распознавания элементов Revit используйте команды панели "Упрощение" для уменьшения сложности модели. Чтобы представить модель с элементами, поддерживаемыми программой Revit, воспользуйтесь командами распознавания на панели "Элементы Revit".
Удалить детали — упрощение модели путем удаления распознанных сопряжений, фасок или граней, выбранных пользователем.

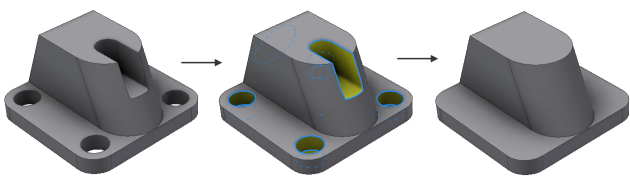

Заполнить пустоты — закрытие отверстий и карманов участками поверхности, которые заполняют пустоты модели.
Определить границы — упрощение модели путем замены выбранных компонентов контурами кубической/цилиндрической формы или путем создания простого элемента выдавливания, напоминающего их по форме.

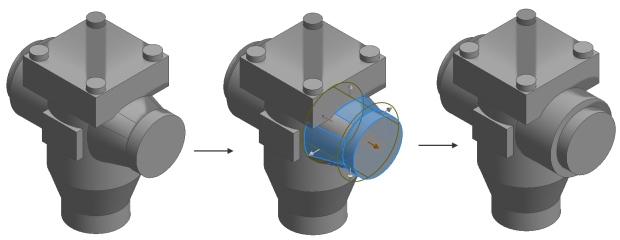

Распознать элементы выдавливания — распознавание элементов выдавливания и их преобразование в элементы выдавливания, распознающиеся Revit.
Распознать элементы вращения — распознавание элементов вращения и их преобразование в элементы вращения, распознаваемые Revit.
Распознать элементы сдвига — распознавание элементов сдвига и их преобразование в элементы сдвига, которые распознаются Revit.
Автоматическое распознавание — автоматическое распознавание элементов выдавливания и вращения и удаление сопряжений и фасок.
BIM-обмен:

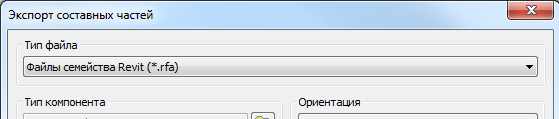

Собственный файл семейства Revit можно экспортировать с помощью команды Экспорт составных компонентов в среде Обмен BIM для документов Деталь. Кроме того, в файл семейства Revit может быть добавлена информация о соединительных элементах, свойствах, параметрах, ориентации, категориях и точках вставки.
Перед экспортом файла семейства Revit пользователю Inventor необходимо подготовить модель таким образом, чтобы элементы модели могли быть преобразованы в элементы форм Revit. В Inventor 2014 можно выполнять преобразование элементов выдавливания, вращения и сдвига. Пользователи Inventor могут выполнять преобразование существующей модели с помощью среды упрощения BIM или могут создавать совместимые модели, используя только эти три элемента для построения геометрии модели.
Проверить элементы Revit
Вывод отчета в формате HTML с информацией об элементах модели, соответствующих правилам преобразования элементов из файла семейства Revit.
Эта команда позволяет определить, насколько успешно элементы будут преобразованы при экспорте в файл семейства Revit. Отчет содержит состояния каждого преобразования элемента и причины неудачи.
Последующий рабочий процесс BIM
Используйте команды на вкладке BIM для последующих операций от команды Упростить до Распознать элемент BIM и Обмен BIM. Все функции BIM можно вызвать из вкладки BIM.
После выполнения команды Создать упрощенную деталь в документе сборки можно выполнять с новой деталью следующие действия из вкладки BIM:
- Открытие отчета, созданного командой Проверить элементы Revit, чтобы убедиться в том, что элементы Revit будут скопированы из среды обмена BIM.
- Получение доступа к команде Распознать элементы BIM на вкладке BIM, если после использования команды "Проверить элементы Revit" найдены неподдерживаемые элементы.
- Получение доступа к команде Обмен BIM непосредственно из вкладки BIM для экспорта модели в файл ADSK или RFA.
Усовершенствование облака точек
Autodesk ReCap составляет индексы файлов сканирования облака точек и создает файлы RCS и RCP, которые можно использовать в Inventor. Можно сгруппировать несколько файлов в один проект реалистичной визуализации (Reality Capture Project, RCP), а затем прикрепить их как группу в Autodesk Inventor.
Новый параметр вставки в начало позволяет при прикреплении вставить облако точек в точку с координатами 0, 0, 0 подосновы. По умолчанию точка вставки является произвольной (путем указания точки на графическом экране).
Трансляторы
- Parasolid версии с 9.0 по 25.0
- Pro/ENGINEER Granite версии с 1.0 по 8.0
- CATIA V5 версии с R10 по V5-6R2012.
- CATIA V5 версии с R6 по V5-6R2012
- Unigraphics серии NX версии с 13 по NX 8.0
- SolidWorks версии с 2001 Plus по 2012
- Wildfire до версии 5.0, Creo Parametric версии с 1.0 по 2.0
Субкомпонент взаимодействия с Revit
Субкомпонент взаимодействия с Revit позволяет:
- Импортировать файл проекта Revit (RVT) в диалоговое окно "Вставить компонент".
- Экспортировать файл RFA (семейство Revit) в диалоговое окно "Экспорт составных компонентов". Файл семейства Revit представляет собой файл содержимого, например охладитель, насос, кондиционер воздуха, котел, резервуар, мебель и т. д.
Необходимо поставить флажок, чтобы установить субкомпонент взаимодействия с Revit и получить возможность взаимодействовать с моделями Revit и извлекать и записывать информацию о здании. Если не установить субкомпонент взаимодействия с Revit, пользователь не сможет импортировать и экспортировать файлы Revit.
Autodesk 360
Новая команда "Запуск веб-сайта", расположенная на вкладке Autodesk 360, открывает в браузере веб-сайт Autodesk 360, в котором можно управлять файлами, сохраненными в облаке.
Можно открывать и сохранять файлы из Autodesk 360, используя панель расположений в диалоговых окнах "Сохранить как", "Сохранить копию как", "Открыть", "Вставить компонент" и "Создать компонент". Autodesk 360 доступен из всех диалоговых окон, содержащих панель местоположений.
При добавлении одного файла, который имеет связанные файлы в Autodesk 360, можно использовать Autodesk 360 для добавления всех этих файлов. Например, при добавлении одного файла сборки, который состоит из десяти файлов деталей будут добавлены все десять файлов деталей и файл проекта. Эта новая функция отслеживает и выгружает или загружает файлы, на которые имеются ссылки, автоматически.
Новый диск Autodesk 360 включен в проводник Windows. Можно перетащить документы на диск Autodesk 360 из проводника Windows. Файлы, добавленные на диск Autodesk 360 из проводника Windows будут автоматически выгружаться и синхронизироваться с учетной записью Autodesk 360. Во время этого процесса выгружаются также все связанные файлы.
Значок уведомления Autodesk 360 автоматически устанавливается в области уведомлений панели задач. Если файлы, которые были добавлены в облако, не синхронизированы с файлами на локальном компьютере, отображается соответствующее сообщение. Наведите указатель на значок уведомления в любое время, чтобы проверить статус.
Autodesk Inventor IdeaStation
Наша задача — сделать Autodesk Inventor мировым лидером средств проектирования. Однако мы не можем выполнить ее без вашей помощи.
Autodesk Inventor IdeaStation — это форум, посвященный повышению качества программного обеспечения Autodesk Inventor за счет того, что пользователи делятся своими идеями по улучшению программы непосредственно с разработчиками.
Нам необходима ваша поддержка, которая поможет нам выполнить нашу задачу и сделать Autodesk Inventor самым оптимальным решением для профессионального проектирования в мире. У вас есть замечательная идея по созданию новой или усовершенствованию существующей функции, реализацию который вы хотели бы видеть в Autodesk Inventor? Поделитесь вашим списком пожеланий непосредственно с командой разработчиков Autodesk Inventor и позвольте нам заняться реализацией ваших идей.
Размещайте свои идеи на форуме, узнавайте, что пишут другие пользователи, и поощряйте идеи, которые вам нравятся больше всего. Чем большему числу пользователей понравится ваша идея, тем больше вероятность того, что именно она воплотится в следующей версии продукта. В IdeaStation можно наблюдать за тем, как идея вырастает из обобщенного представления в полноценный программный замысел.
Члены команды Inventor готовы прислушаться к вашему мнению. Мы рассмотрим все полезные идеи на предмет их включения в план разработки.
Поделитесь своими идеями сейчас на странице обмена идеями Autodesk Inventor http://www.autodesk.com/inventor_ideastation.
