Используйте команду "Создать параметрическую сборку" для преобразования обычной сборки Inventor в параметрический ряд сборки. Чтобы настроить главную сборку трасс для необходимой конфигурации, создайте набор допустимых замен труб и трубопроводов и задайте определенные параметры параметрического ряда сборки Inventor, такие как спецификация. Можно вставить необходимую конфигурацию и изменить проекты труб и трубопроводов независимо друг от друга.
При добавлении новой конфигурации активная конфигурация становится основой для новой конфигурации и всегда будет оставляться активной по умолчанию. Содержимое проекта в новой конфигурации идентично содержимому исходной конфигурации за одним исключением: главная сборка трасс становится неадаптивной. Чтобы изменить содержимое труб и трубопроводов в одной конфигурации независимо друг от друга, используйте команду "Адаптивность" для преобразования сборки в адаптивную. Будет создана новая конфигурация допустимых замен.
Чтобы создать параметрический ряд сборки Inventor труб и трубопроводов, следует начать с обычной сборки Inventor или со сборки труб и трубопроводов. Процедуры немного различаются. Как правило, параметрический ряд сборки Inventor начинается со сборки труб и трубопроводов. Если параметрический ряд сборки Inventor не содержит главную сборку трасс, можно добавить ее позже. Новая главная сборка трасс будет адаптивной только в активной конфигурации сборки и останется неадаптивной во всех прочих элементах конфигураций. Измените адаптивный статус и при необходимости исправьте трассы и трассы в соответствующих конфигурациях. После добавления главной сборки трасс процедура не отличается от процедуры, используемой при работе со сборкой труб и трубопроводов.

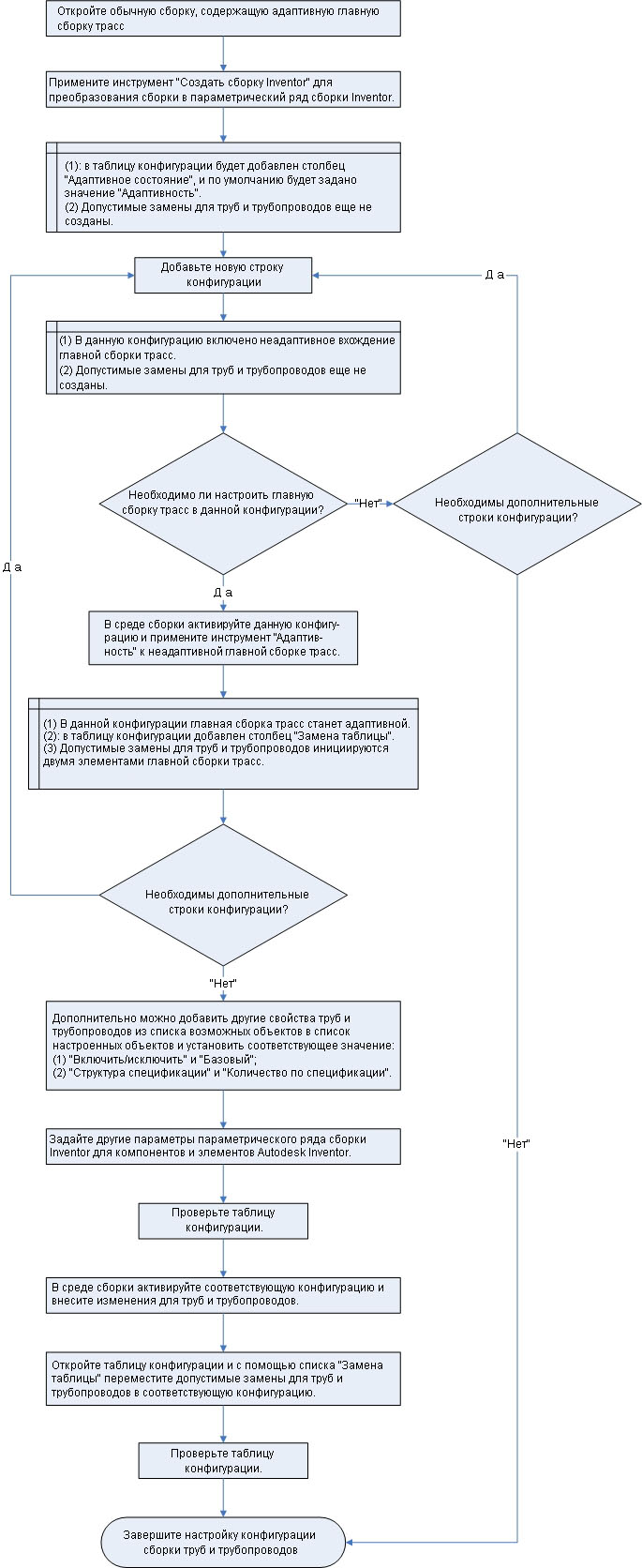

На следующей структурной схеме представлена стандартная процедура создания параметрического ряда сборки Inventor труб и трубопроводов и изменения набора допустимых замен труб и трубопроводов.
