После того как для лофтированного фланца был создан разрыв, его контур больше не является замкнутым. Теперь можно создать развертку, подходящую для изготовления детали.
- Выберите на ленте
вкладку "Листовой металл"
панель "Развертка"
"Создать развертку"
.

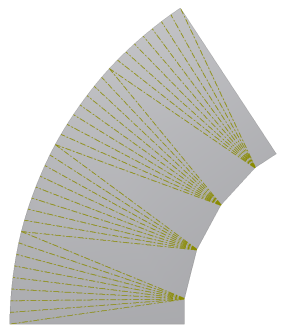

На развертке показаны осевые линии и линии расширения сгибов, которые используются для индикации зон гибки, необходимых для создания развертки лофтированного фланца.
Прим.: Для лофтированного фланца, созданного из двух замкнутых контуров, можно добавить элемент разрыва и создать корректную развертку. При изготовлении может быть выбран вариант создания детали из двух частей.
Данная развертка позволит изучить далее функцию Пояснение порядка сгибов.
