Чертежи

Разделение таблиц

Можно разделить список деталей, таблицу отверстий, редакций, или любую другую таблицу, а затем переместить сегмент таблицы в нужное место на листе чертежа.

Чтобы разделить таблицу, щелкните правой кнопкой мыши текст в строке таблицы, и выберите "Таблица" "Разделить таблицу". Таблица разделяется на два сегмента. В браузере новый сегмент таблицы отображается как дочерний элемент исходной таблицы. Для отмены разделения таблицы щелкните правой кнопкой мыши таблицу и выберите "Объединить таблицу".

Прим.: Изменения, внесенные в исходный сегмент таблицы, переносятся на дочерние сегменты. Изменения, внесенные в дочерний сегмент, не влияют на другие сегменты таблицы.

Щелкните для получения дополнительных сведений

Растровые виды

Новый параметр в диалоговом окне "Вид чертежа" создает растровые виды, которые с течением времени не становятся точными. Пользователь может выбрать, когда сделать вид точным.

Растровые виды повышают производительность пересчета точного вида чертежа при редактировании большой модели. Например, откройте документ чертежа и преобразуйте все виды в растровые. Откройте файл сборки и отредактируйте модель. Изменения отображаются в документе чертежа, не дожидаясь полного повторного вычисления.

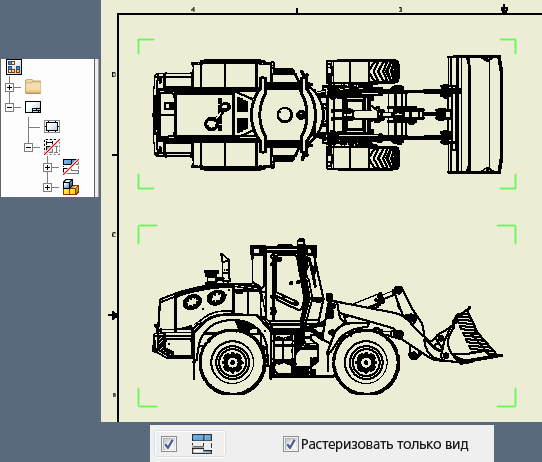

Растровый вид отображается в браузере с пересекающей его по диагонали красной линией. На экране растровый вид обрамляется зелеными скобками.

С помощью контекстного меню браузера можно преобразовать отдельный вид в точный или растровый вид. Вызовите контекстное меню в области отображения и выберите "Сделать все виды точными" или "Сделать все виды растровыми" для преобразование большого количества видов.

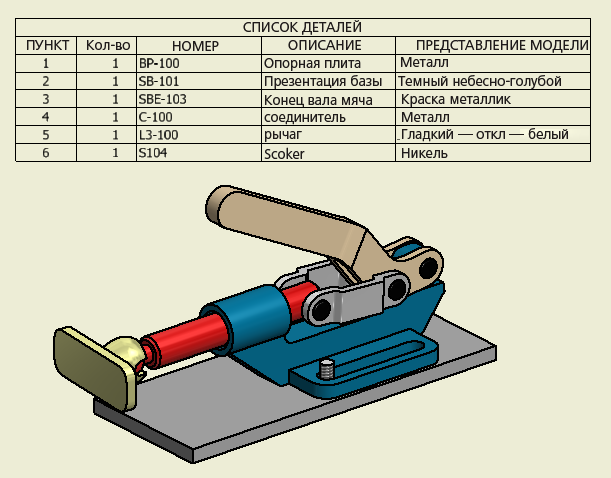

Свойство "Представление модели"

Значение представления модели теперь стало свойством, которое можно выбрать. Можно добавить свойство "Представление модели" в спецификацию или список деталей.
