Параметры кабеля

Задание конфигурации создания по умолчанию для сегментов, проводов, кабелей, плоских кабелей и соединений в сборке кабельных трасс и чертежах панели настройки, а также обнаружение библиотечного файла провода.

Вызов:

Активируйте сборку кабельных трасс, щелкните правой кнопкой мыши прокладку кабелей и выберите в контекстном меню пункт "Параметры кабеля".

Вкладка "Общие"

Округление настроенной длины	Задание значения округления для настроенной длины провода, кабеля, плоского кабеля и сегмента. Значения изменяются в зависимости от текущих единиц и десятичной точности для сборки кабельных трасс. Щелкните стрелку для выбора значения из списка. Параметр Округлить длину отдельных сегментов и открытой проводки позволит определить настроенную длину для проложенного провода, а также способ определения размера объектов кабельных трасс. Включите параметр для определения различий между настроенными значениями длины провода панели настройки и сборки кабельных трасс и контроля способа определения размера объектов кабельных трасс. Если установлен этот флажок, длина проводов, кабелей и сегментов округляется. Длину сегментов можно округлить только с помощью этого параметра. Прим.: Значения округления сбрасываются каждый раз при изменении единиц измерения сборки кабельных трасс.
Отложить обновление	Все обновления для этой кабельной трассы. Выберите, чтобы отложить все автоматические обновления для текущей сборки кабельных трасс. Все объекты кабельной трассы, обозначенные с помощью значка отложенного обновления, остаются неизменными, пока не будет снят флажок. Обновление длины в спецификации для этой кабельной трассы. Выберите, чтобы отложить автоматическое обновление длины в спецификации для текущей сборки кабельных трасс. Значения длины в спецификации остается равным нулю, пока не будет снят флажок. Если выбран параметр "Все обновления", этот параметр недоступен. Другие кабельные трассы...Выберите, чтобы получить доступ к режимам отложенного обновления для других кабельных трасс. Открытие диалогового окна Отложить обновление других кабельных трасс.
Проверка активного радиуса сгиба	Автоматическая проверка всех сегментов, проложенных и непроложенных проводов и проводов кабеля с точками проводов для определенных операций. Активные проверки выполняются при прокладке проводов или кабелей или ее отмене, при изменении сегмента, провода или провода кабеля или при создании сегментов (если задан коэффициент).
Создать сегменты и провода с помощью поверхностей	Создание проводов и сегментов как поверхности, а не как тела, и преобразование всех существующих проводов и сегментов из тел в поверхности. Моделирование с помощью поверхностей для ускорения процесса создания и редактирования. Твердые тела используются для более реалистичного визуального представления сегмента.

Вкладка "Провода и кабели"

Задание параметров, определяющих способ создания проводов и кабелей.

Настроенная длина	Задание возможности настройки длины провода или кабеля на основе количества проводов, используемых за пределами точки, в которой провод присоединяется к соединительному элементу. Рассчитать с помощью внедренной длины для: задание элементов для использования в расчете. Если флажки не установлены, внедренную длину настроить нельзя, даже если свойство встроенной длины существует у детали, контакта или соединения. Свойство "Внедренная длина" и "Внедренная длина 2", добавленное к контакту, детали или соединению используется, если установлен один или оба флажка.
Отображение по умолчанию	Задание характеристик отображения для создания всех проводов и кабелей. Параметр Осевая линия задает отображение по осевой линии, что означает отображение только эскизов. Параметр С тонированием задает отображение элементом с тонированием, поэтому видны только сдвиги. Параметр Представление как оплетка задает возможности отображения проводов и кабелей с помощью представления провода или кабеля или вида оплетки.

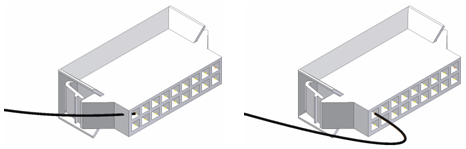

Естественная кривизна	Параметр Без естественной кривизны создает провода и кабели, не являющиеся касательными к направлению в наружную сторону, назначенному для связанного соединительного элемента. Провода и кабели, созданные без касательности, отображаются как прямые линии от точки к точке. Параметр С естественной кривизной создает провода и кабели, касательные к направлению в наружную сторону, назначенному для связанного соединительного элемента. В этом случае создается более естественное очертание проводов и кабелей. Линия закругляется при приближении проводов и кабелей к контактам соединительных элементов. С помощью естественной кривизны длина плоского кабеля становится более реалистичной.
Общее провисание	Задание дополнительной длины для добавления к проводам и кабелям в сборке кабельных трасс. Значением является процент от существующей длины провода в диапазоне от 0 до 100.
	Взять точки сегмента при его удалении - задание возможности использования точек удаленного сегмента на проводах или проводах кабеля, проложенных через них, при этом сохраняя форму сегмента на этих проводах и проводах кабеля после удаления сегмента.

Вкладка "Соединения"

Смещение

Задание расстояния до рабочих точек соединения смещения от выбранной грани при редактировании.

Вкладка "Сегменты"

Задание параметров, определяющих способ создания сегментов.

Диаметр	Задание или отображение диаметра сегмента по умолчанию. Если задан фиксированный диаметр, до прокладки проводов по сегменту используется диаметр по умолчанию. Рассчитать размер из проводов - задание диаметра для автоматического обновления на основе проложенных проводов.
Отображение	Задание отображения для новых сегментов. Этот параметр является исходным, или при создании сегмента используется параметр по умолчанию. Отображение только эскизов. Отображение только сдвигов.
Смещение	Задание расстояния до рабочих точек сегмента смещения от выбранной грани при создании и редактировании сегмента.
Радиус сгиба	Диаметр x - задание или отображение коэффициента радиуса сгиба по умолчанию для использования при создании сегментов. Коэффициент диаметра сегмента определяет минимальный радиус сгиба для узла проводов. Рассчитать из проводов - применение коэффициента радиуса сгиба для рассчитанного диаметра.
Вид	Задание или отображение представления сегмента по умолчанию для новых сегментов. Этот параметр не влияет на существующие сегменты. Как оплетка — задание возможности отображения сегментов с помощью представления сегмента или оплетки.

Вкладка "Плоский кабель"

Задание параметров, определяющих способ создания плоских кабелей.

Настроенная длина	Задание возможности настройки длины плоского кабеля на основе количества плоских кабелей, используемых за пределами точки, в которой кабель присоединяется к соединительному элементу. Рассчитать с помощью внедренной длины для: задание элементов для использования в расчете. Если флажки не установлены, внедренную длину настроить нельзя, даже если свойство встроенной длины существует у детали или контакта. Свойство "Внедренная длина", добавленное к контакту или детали используется, если установлен один или оба флажка.
Отображение по умолчанию	Задание отображения для создания всех плоских кабелей. Отображение только эскизов. Отображение только сдвигов.
Смещение	Задание расстояния до рабочих точек плоского кабеля смещения от выбранной грани.
Общее провисание	Задание дополнительной длины для добавления к плоским кабелям в сборке кабельных трасс. Значением является процент от существующей длины плоского кабеля в диапазоне от 0 до 100.

Вкладка "Местоположение файлов"

Библиотека "Провода и кабели"	Задание местоположения для файла библиотеки "Провода и кабели", чтобы использовать для выбранной сборки кабельных трасс. По умолчанию файл имеет имя Cable&HarnessDefaultLibrary.iwl и находится в следующем каталоге: ОС Microsoft Windows 7 и Windows 8: Users\Public\Public Documents\Autodesk\Inventor [версия]\Design Data\Cable & Harness. Снимите флажок "Использовать местоположение данных проектов (стили и т. д.)" для ввода имени или пути новой библиотеки. Для поиска нового расположения нажмите кнопку "Обзор".
Использовать местоположение данных проектов (стили и т. д.)	Задание возможности использования местоположения по умолчанию для проекта в меню "Параметры", вкладка "Файл". Текущее местоположение библиотеки сохраняется для всех существующих файлов.
Обновление	Обновление файла библиотеки проводов и кабелей, если были внесены изменения, требующие обновления.

Вкладка "Панель настройки"

Отображение по умолчанию	Задание проводов и сегментов на панели настройки для отображения как тонких линий или действительного диаметра для исходного создания. Тонкая линия Действительный диаметр
Остатки провода
Тип	Показать разветвление - равномерное распределение остатков провода вокруг конечной точки сегмента на основе указанного угла. Направление сортировки По часовой стрелке — распределение проводов таким образом, чтобы имена контактов отображались по возрастанию по часовой стрелке. Параметр Против часовой стрелки распределяет провода таким образом, чтобы имена контактов отображались по возрастанию против часовой стрелке. Угол - общий угол для распределения всех проводов. Угол между остатками проводов рассчитывается на основе указанного количества остатков проводов и угла.
Тип	Скрыть разветвление - объединение остатков проводов для формирования одного объекта, возникающего из конечной точки сегмента. Изображение Отобразить как сегмент — отображение объединенных проводов с помощью представления и диаметра сегмента и длины самого длинного провода. Отобразить как самый длинный провод — отображение объединенных проводов с помощью цвета, диаметра и длины самого длинного провода.
