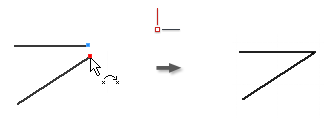

С помощью инструмента "Зависимость совмещения" определяются зависимости между точками и другой геометрией на 2D- и 3D-эскизах.
- Выберите на ленте
вкладку "Эскиз"
панель "Зависимость"
"Совпадающая зависимость"
. - Щелкните точку для наложения зависимости.
- Выберите геометрию, с которой будет связана точка.
- Продолжите вставку зависимостей совмещения или выполните одно из следующих действий для выхода:
- Щелкните правой кнопкой мыши и выберите "Завершить".
- Нажмите клавишу Esc.
- Выберите другую команду.
Демонстрационный ролик о наложении зависимости совмещения
Демонстрационный ролик о наложении зависимости в точках
Прим.:
- Зависимость совмещения автоматически создается в конечных точках кривых, построенных при выполнении команды "Отрезок".
- Связанная зависимостью точка может находиться вне кривой или ее продолжения.
- После совмещения с кривой точка может располагаться на последней произвольно, перемещаясь по ней, если другие геометрические и размерные зависимости не ограничивают это перемещение.
- Желтая точка обозначает наличие зависимости совмещения. Чтобы при создании зависимости совмещения автоматически отображалась желтая точка, указывающая на зависимости совмещения, выберите команду "Отображать совпадающие зависимости при создании" на
вкладке "Сервис"
панель "Параметры"
"Параметры приложения"
вкладка "Эскиз". Чтобы определить геометрию, на которую наложена зависимость, наведите курсор на желтую точку. Отобразится символ зависимости совмещения. Наведите курсор на символ для отображения соответствующей геометрии.
