Если требуемая ориентация вида не включена в список "Ориентация", можно настроить пользовательский вид чертежа. Нажмите кнопку "Изменить ориентацию вида" в диалоговом окне "Вид чертежа" и укажите пользовательскую ориентацию в окне "Произвольный вид".
- Откройте диалоговое окно "Вид чертежа":
- Для создания вида выберите
вкладку "Разместить виды"
панель "Создать"
"Базовый"
на ленте.
Затем выберите файл модели в диалоговом окне "Вид чертежа".
- Для изменения ориентации существующего вида дважды щелкните вид.
- Для создания вида выберите
вкладку "Разместить виды"
- Нажмите кнопку "Изменить ориентацию вида" в диалоговом окне "Вид чертежа".

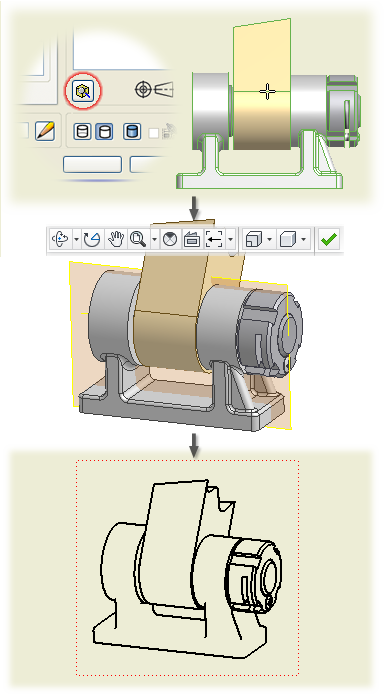

- Используйте команды на вкладке "Произвольный вид" на ленте, чтобы настроить ориентацию вида. Например:
Выберите
вкладку "Произвольный вид"
панель "Навигация"
"Пошаговый поворот"
на ленте. Затем с помощью параметров в диалоговом окне "Пошаговое вращение вида" установите ориентацию модели.
Выберите вкладку "Произвольный вид" панель "Навигация" "Вид грани" для поворота грани модели в плоскости проекции.
Выберите
вкладку "Произвольный вид"
панель "Вид"
"Перспективная"
для поворота модели в перспективе. Прим.: Из вида в перспективной проекции можно создать выносной элемент, но невозможно создавать другие зависимые виды. Количество пояснений на видах в перспективной проекции ограничено.
- Выберите вкладку "Произвольный вид" панель "Выход" "Закончить создание пользовательского вида" для принятия ориентации вида и закрытия окна "Произвольный вид".
- Нажмите кнопку "ОК", чтобы закрыть диалоговое окно "Вид чертежа". Прим.: Если требуется, задайте дополнительные параметры в диалоговом окне "Вид чертежа" перед нажатием кнопки "OK".
Совет: Если файл модели открыт, можно настроить вид в модели, а затем разместить его на чертеже, выбрав "Текущий" в списке"Ориентация".
Демонстрационный ролик об изменении ориентации вида
Демонстрационный ролик о выравнивании ориентации дочернего вида с использованием главного вида
