Задание режима выбора, описание фильтра, выбор элементов чертежа для работы.
Вызов
На панели инструментов быстрого доступа нажмите на стрелку возле команды "Выбор".
Выбор режимов

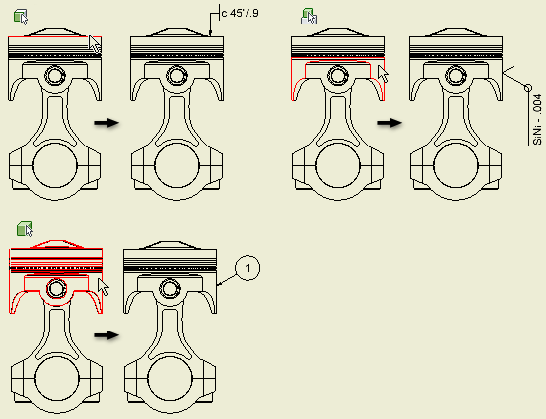

Установка режима выбора элементов деталей в видах чертежа.
Выбрать приоритет ребра -
Выбор ребра на деталях.
Выбрать приоритет элемента -
Выбор элементов на деталях.
Выбор фильтра
Задание фильтра, определяющего доступные для выбора элементы чертежа. Фильтры настраиваются с помощью диалогового окна "Выбор фильтров". Чтобы применить фильтр, щелкните его.
Редактирование фильтров выбора -
Открытие диалогового окна "Выбор фильтра", в котором можно указать фильтры каждого типа для активации. Можно установить или снять флажок в списке всех фильтров.
Выбрать все -
Применение всех выбранных фильтров всех типов к элементам чертежа.
Тип фильтра подосновы -
Активизация специальных типов фильтров, которые применяются к видам чертежа.
Тип фильтра детализации -
Применение фильтра, позволяющего выбирать детали, например, размеры, осевые линии, маркеры центра или текст. Подавляет выбор остальных элементов, например, обозначений.
Тип пользовательского фильтра -
Применение набора пользовательских фильтров.
