- Выберите на ленте
вкладку "Среды"
панель "Начало"
"Inventor Studio"
. Вкладка Визуализация добавляется на ленту как активная и команды среды Studio становятся доступными.
- Щелкните в браузере правой кнопкой мыши элемент Освещение (поверхность стола) и снимите флажок Видимость. В результате такого изменения обозначения освещения будут удалены из графического окна.
- Активируйте стиль сцены для наилучшей визуализации. Существует несколько стилей сцены, также можно создать новые.
- На панели Сцена выберите Стили сцены.
- В диалоговом окне "Стили сцены" выберите команду Создать стиль и присвойте новому стилю имя Отражение по XZ, GP(Tan).

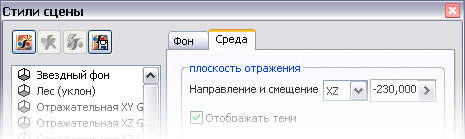

- Во вкладке Среда диалогового окна установите Направление и смещение, как показано на данном изображении.
- Настройте другие параметры, сохраните изменения и нажмите кнопку Готово.
