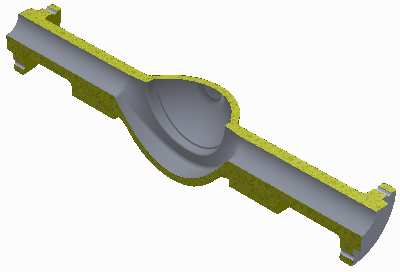

Создание разреза в одну четверть

Создание вида разреза модели

1. Выберите вкладку "Вид" панель "Представление" "Разрез в одну четверть".
2. Выберите плоскость или плоскую грань в качестве первой секущей плоскости.
3. При необходимости смените направление сечения, выбрав "Обратить" из контекстного меню.
4. Перетащите плоскость или введите значение в поле, чтобы изменить положение.
5. Щелкните "Далее".
6. Выберите плоскость или плоскую грань в качестве второй секущей плоскости.
7. При необходимости смените направление сечения, выбрав "Обратить" из контекстного меню.
8. Перетащите плоскость или введите значение в поле, чтобы изменить положение.
9. Щелкните "Далее".
10. Щелкните правой кнопкой мыши, затем выберите:
    • "ОК", чтобы применить сечение.
    • "Обратить", чтобы изменить направление сечения.
    • "Разрез в три четверти", чтобы изменить тип сечения.
    • "Виртуальное перемещение" > "Секущая плоскость 1" или"Секущая плоскость 2", чтобы изменить положение плоскости.
