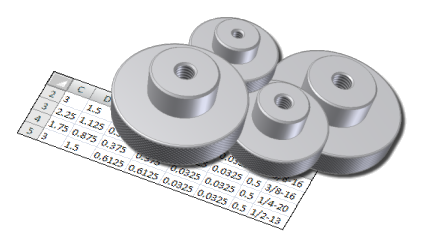

Большинство проектировщиков работают с деталями, которые могут отличаться друг от друга по различным параметрам (размер, материал и т.д.), однако для многих моделей подходит одна и та же наработка. Эти наработки можно создавать в качестве параметрических деталей, а затем использовать одну или несколько вариаций.
В диалоговом окне "Создание параметрической детали" можно создавать семейства деталей, в которых содержатся таблицы. Для стандартных параметрических деталей каждый вариант детали является элементом параметрического ряда, который определяется строкой в таблице.
Действия:
- Открыть или создать деталь.
- Определите, какая часть проекта изменяется с каждым элементом.
- С помощью команды "Параметры" можно переименовывать параметры, выводить уравнения и создавать пользовательские параметры.
- С помощью инструмента "Создать параметрическую деталь" создайте одну или несколько строк таблицы, которые соответствуют элементам параметрического ряда, настройте вариации параметров, свойств, укажите сведения о резьбе и конструктивных парах, подавленных и рабочих элементах.
- Сохраните деталь. Она автоматически сохранится как параметрический ряд.
Рабочий процесс создания параметрических деталей
При разработке параметрической детали выполняется конструирование детали и определяются все ее варианты. Для каждой возможной версии необходимо создать строку в таблице. Каждая версия, называемая элементом, хранится в составе параметрического ряда. После этого клиент сможет выбрать строку в таблице, представляющую соответствующую версию детали. Данная техника генерирует элемент параметрического ряда.
Можно создать параметрические ряды двух типов: стандартный и пользовательский.
Типы параметрических деталей
Существует два типа параметрических деталей:
- Стандартный параметрический ряд определяет все значения столбцов. При публикации параметрической детали из стандартного параметрического ряда после вставки детали элементов становятся недоступными для изменения.
- Пользовательский параметрический ряд содержит по крайней мере один столбец, определенный как столбец пользовательского параметра. При публикации параметрической детали из пользовательского параметрического ряда после ее вставки можно изменять пользовательские параметры деталей элементов. Можно добавлять элементы в элементы пользовательского параметрического ряда.
Информация для включения в параметрическую деталь
Можно включить следующую информацию:
- Параметры. С помощью команды редактора параметров можно переименовывать параметры, выводить уравнения и создавать пользовательские параметры.
- Свойства–для включения такой информации, как номер детали, инвентарный номер и материал. Спецификация и список деталей постоянно автоматически обновляются.
- Обозначения, классы, направление резьб, включая различные семейства резьб, и диаметр трубы.
- Конструктивные пары с указанием тех пар, которые требуется включить или подавить, значения смещений, имена элементов пар и порядковый номер.
- Рабочие элементы с указанием тех элементов, которые требуется включить или исключить, и статус видимости.
- Статус подавления элемента. С помощью функции подавления элемента можно включить несколько конфигураций детали в один файл. Например, одна конфигурация детали может иметь выдавливание с вырезом, а другая - выдавливание с объединением.
- Параметрические элементы и табличные параметрические элементы. Пользователь может определить вставленные параметрические элементы, включаемые в параметрическую деталь. Если параметрический элемент имеет таблицу, то пользователь может указать для каждого ряда значение и статус подавления.
Различия в стандартных и пользовательских параметрических деталях
При создании параметрического ряда необходимо определить, какие из параметров будут доступны для изменения после размещения параметрической детали в сборке. Детали, полученные из стандартных параметрических рядов, недоступны для изменения. Параметры деталей, полученных из пользовательских параметрических рядов, доступны для изменения после размещения деталей.
Стандартные параметрические ряды, такие как ряды болтов, не редактируются. Поскольку болты являются неизменяемыми деталями, можно выбирать лишь отдельный элемент параметрического ряда без изменения значений размеров. Обычно элементы стандартного параметрического ряда хранятся в библиотеке. По умолчанию файлы элементов стандартного параметрического ряда располагаются в папке, имя которой совпадает с именем ряда.
Пользовательские параметрические ряды не редактируются напрямую, однако значения пользовательских параметров можно задавать при вставке элемента из ряда. Например, в случае с рядом уголков необходимо выбрать параметрическую деталь, которая будет использована, а затем изменить определенные значения, например длины, ширины или толщины. Для изменения доступны только те значения, которые были заданы при создании параметрического ряда. Элементы пользовательского параметрического ряда обычно используются только в определенной сборке и могут храниться в любой папке, в которой хранятся файлы детали.
Выбор папки с файлами, созданными для элементов пользовательского параметрического ряда, зависит от пути, который можно узнать, нажав "Обзор" в диалоговом окне "Вставка пользовательской детали". Используя элементы пользовательских параметрических рядов, можно вводить пользовательские значения, которых нет в таблице. В параметрическом ряду столбцы для элементов пользовательских параметрических деталей отображаются с синим фоном. Можно изменять элементы пользовательских параметрических рядов, добавляя дополнительные элементы, эскизы и т.д. Это значит, что два элемента пользовательского параметрического ряда, созданные с помощью одинаковых параметров, могут отличаться друг от друга.
Поведение рабочих элементов в параметрических деталях
Рабочие элементы применимы в параметрических деталях.
Рабочие элементы необходимо создавать до преобразования детали в параметрический ряд, после чего нужно определить нужную вариацию рабочего элемента для включения или исключения из элемента параметрического ряда.
В диалоговом окне "Создание параметрической детали" для рабочих элементов используются настройки включения или исключения по умолчанию. Настройки можно переопределить, выбрав нужные рабочие элементы для включения или исключения из таблицы параметрического ряда. Рабочие элементы могут быть включены или исключены из строки. Настройки по умолчанию:
- Рабочие элементы, связанные зависимостью с конструктивными парами, включены.
- Все остальные рабочие элементы исключены, кроме тех элементов, которые связаны зависимостью с конструктивными парами.
Для стандартных параметрических деталей в каждой строке таблицы содержится элемент. В столбцах рабочих элементов отображается статус их включения или исключения. Можно изменить настройку для каждой строки в таблице.
Советы по созданию параметрических рядов
- Определите, какая деталь изменяется в версиях проекта.
- После создания основной детали переименуйте системные параметры и создайте уникальные имена параметров с помощью команды "Параметры". После этого создайте параметрический ряд с помощью команды "Создание параметрической детали". Параметры с именами автоматически добавляются в таблицу параметрической детали.
- При создании параметрического ряда измените элементы так, чтобы они существенно различались, с помощью функций "Подавить элементы" и "Восстановить элементы". Добавьте элементы в таблицу параметрических рядов, а затем задайте статус подавления для элементов в каждом ряду таблицы параметрических рядов.
- В окне "Создание параметрического ряда" на правой панели щелкните правой кнопкой мыши материалы, размеры или другие важные значения и обозначьте ключи. В браузере модели отображаются только значения ключей. Номера ключей определяют порядок расположения, например 3 ключ располагается под 2 ключом, который в свою очередь располагается под 1 ключом.
- Если в ячейки таблицы не была указана единица измерения, используются единицы измерения документа по умолчанию.
- Чтобы включить свойства детали в чертежи, включите их в таблицу параметрических рядов, даже если значения в элементах одинаковы.
Публикация данных в формате DWF
При публикации из таблицы параметрического ряда создается файл DWF, содержащий таблицу параметрических деталей. Активируйте таблицу параметрической детали в браузере, а затем выберите команды
"Сохранить как" "Сохранить копию как". Укажите тип файла DWF и соответствующие параметры.
