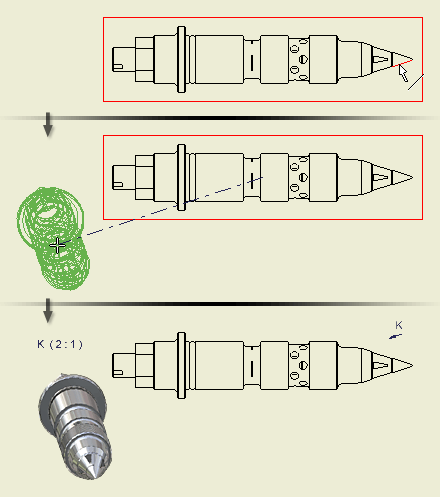

Создание дополнительного вида путем проецирования базового вида относительно выбранной грани или отрезка. Дополнительный вид выравнивается с базовым видом.
|
Вызов: |
Лента:
вкладка "Размещение видов"
панель "Создать"
"Дополнительный"
|
Метка вида/масштаба
|
Задаются метка вида и масштаб. |
|
|
Идентификатор вида |
Редактирование строки идентификатора вида. |
|
Масштаб |
Задается масштаб вида относительно детали. Введите значение масштаба в текстовом поле или щелкните стрелку для выбора одного из часто используемых значений масштаба в списке. Можно ввести масштаб, значение которого отсутствует в списке. Новое значение масштаба отображается в списке выше линии и доступно до закрытия программы Autodesk Inventor LT. При использовании стандартного стиля нельзя добавить новый масштаб в список. |
 |
Отображение названия вида на чертеже. |
 |
Редактирование текста метки вида в диалоговом окне "Формат текста". |
Обзор
|
Выбор стиля отображения для вида. По умолчанию дополнительный вид имеет такой же стиль отображения, как родительский вид. Команда используется для задания другого стиля отображения. |
|
 |
Показать скрытые линии. |
 |
Удалить скрытые линии. |
 |
Тонированное представление. |
|
Проекционные линии |
Отображение определения дополнительного вида на базовом виде. |
 |
Включение/отключение предварительного просмотра элемента Установите данный флажок для предварительного просмотра вида чертежа перед его созданием. |
