Модель почти готова. Теперь создадим монтажные отверстия для закрепления основания. Убедитесь в том, что рабочая плоскость в средней части детали является видимой.
-
Начните создание нового эскиза на верхней грани детали. -
Вызовите команду Проецировать геометрию. Выберите рабочую плоскость в средней части детали, чтобы спроецировать рабочую плоскость как линию на активный эскиз. -
Разместите две точки (Точка, центр) на одной линии по вертикали. -
Наложите зависимость вертикальности между двумя точками, чтобы их выровнять. -

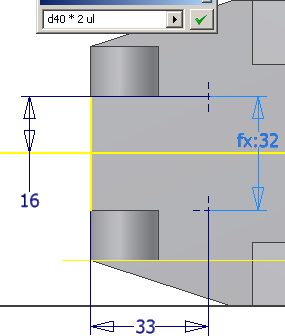

Добавьте размер 16 мм от центра основания до верхней центральной точки. - Установите общее расстояние между двумя точками. Выберите две центральные точки. Вместо добавления числа для общего расстояния, очистите значение в диалоговом окне. Затем для добавления переменной расстояния в диалоговое окно выберите размер 16 мм. Введите знак умножения *, а затем число 2. Прим.: Переменные размера в вашем эскизе могут отличаться от чисел, показанных на следующем рисунке. Даже если имеются отличия, это не имеет принципиального значения для упражнения.
- Добавьте размер 33 мм от переднего ребра детали до одной из центральных точек.
-
Примите эскиз. -
Вызовите команду Отверстие. На каждой из центральных точек разместите два входных отверстия размером 11 мм. - Начните создание нового эскиза на верхней грани детали.
-
Вызовите команду Линия. Создайте линию от средней точки заднего ребра основания до середины детали. - Добавьте к линии размер 16 мм.
- Завершите построение эскиза.
В оставшихся упражнениях рассматривается создание отверстия под болт с цековкой, предназначенного для болта с шестигранной головкой, на основе справочной таблицы.
- Вызовите команду Отверстие. Выберите конечную точку линии, чтобы указать место расположения отверстия.

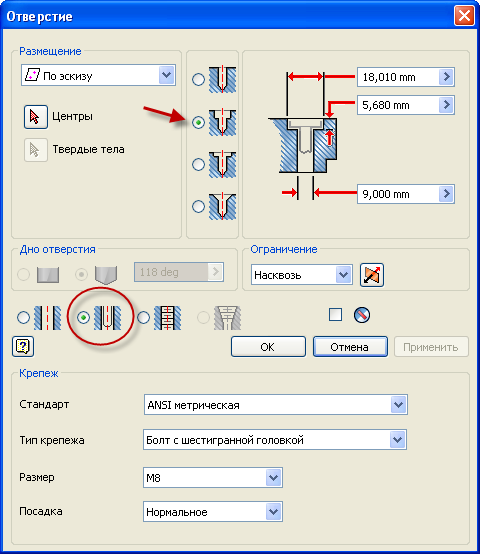

- Выберите отверстие с цековкой с параметром "Отверстие под болт", как на следующем рисунке. Система определяет соответствующий размер цековки для заданного крепежа.
- Для создания отверстия выберите параметры крепежа, показанные на рисунке, и нажмите кнопку ОК.
- Сохраните файл.
Вы успешно выполнили это упражнение!
