Закрепляемое окно "Оформитель" используется для задания материалов и источников света, используемых в сцене, а также для визуализации сцены с приданием ей большего реализма и добавлением эффектов. С помощью этого окна можно также редактировать стандартные материалы и применять эти материалы к элементам сцены, добавлять в сцену источники света и задавать правила применения материалов к другим файлам данного проекта, имеющим те же параметры. Можно определять материалы и источники света в модели и применять их к модели, сохраняя настройки в файле NWF, чтобы при обновлении модели материалы и источники света не изменялись.
Кроме того, материалы можно переносить из приложений САПР, используя файлы форматов 3DS, DWG и DGN или экспортируя их из приложений 3D Studio Viz или Max. Более подробные сведения см. в разделе Работа с файлами.

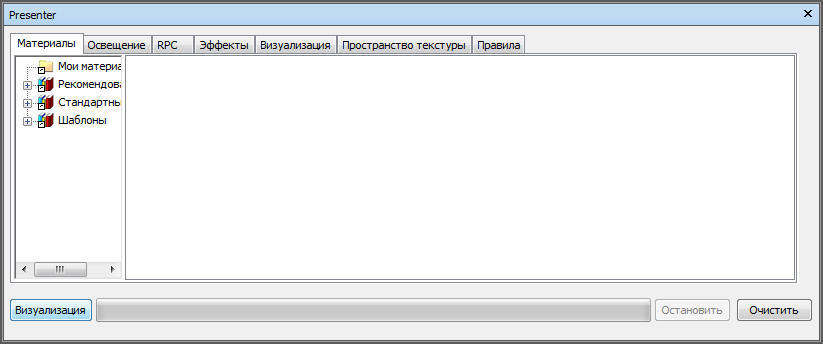

В окне "Оформитель" имеются следующие вкладки:
- Материалы. Содержит разнообразные материалы, которые можно выбирать и применять к отдельным элементам и к группам элементов модели. На этой вкладке можно как создавать новые материалы, так и адаптировать существующие.
- Освещение. Позволяет выбрать различные варианты освещения и применить их к модели. При необходимости также можно выполнить адаптацию вариантов освещения.
- Фотореалистичное содержимое. Содержит фотореалистичное содержимое (Rich Photorealistic Content или RPC), которое можно добавлять из различных источников, включая интернет-сайты. К RPC относятся изображения людей, деревьев, автомобилей и т. п.
- Эффекты. Предоставляет возможность выбора различных вариантов фона и окружения и применения их к сцене модели. Можно выполнить адаптацию некоторых существующих вариантов фона, а также создать новые. Кроме того, можно добавлять фон и окружение из других источников, например с интернет-сайтов.
- Визуализация. Предоставляет возможность выбора различных вариантов стилей визуализации и применения их к модели. Стиль визуализации определяет способ визуализации сцены. Эту вкладку можно также использовать для создания новых стилей визуализации или для адаптации уже существующих.
- Пространство текстуры. Определяет способ наложения текстуры на элемент модели. Например, труба будет иметь более естественный вид, если на нее наложено цилиндрическое пространство текстуры.
- Правила. Применяет материалы к моделям с учетом пользовательских критериев. Правила позволяют, например, ускорить процедуру применения материалов к группам элементов.
Вкладки "Материалы", "Освещение", "Эффекты" и "Визуализация" разделены на две панели. Левая панель содержит архивы, а правая - палитру, которая определяет, какие материалы, источники света, эффекты и стили визуализации используются в данной сцене. Архивы отображаются в виде древовидной структуры и определены в формате LightWorks Archive (.lwa).
Внешний вид модели
Модуль Оформитель может использоваться не только для процедур фотореалистичной визуализации, но его также можно использовать для интерактивной OpenGL-визуализации. После настройки сцены с помощью модуля Оформитель можно просматривать материалы и источники света в Autodesk Navisworks в режиме реального времени.
Дополнительные сведения см. в разделе Управление внешним видом модели.
