Применение материалов с помощью пользовательских правил Оформителя

Применение материалов с помощью пользовательских правил Оформителя

1. Откройте окно "Оформитель" и перейдите на вкладку "Правила".

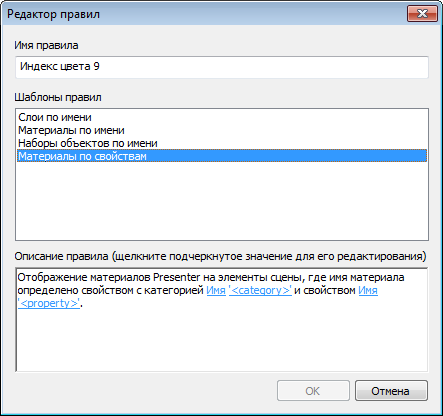

2. Создайте правило с именем "Color Index 9" ("Индекс цвета 9") на основе шаблона "Материалы по свойствам".
   1. На вкладке "Правила" в окне "Оформитель" нажмите "Создать".
   2. Введите имя правила "Color Index 9".
   3. Выберите шаблон "Материалы по свойствам".

   4. Нажмите '<категория>' и из раскрывающегося списка выберите "Материал", затем нажмите кнопку "OK".
   5. Нажмите '<свойство>' и из раскрывающегося списка выберите "Имя", затем нажмите кнопку "OK".
   6. Для сохранения пользовательского правила нажмите кнопку "ОК".
3. Создайте еще одно правило с именем "Color Index 32", используя те же настройки, что и в предыдущем случае.
4. Задайте необходимые материалы:
   1. Из архива "Рекомендовано\Стекло" на вкладке "Материалы" перетащите материал "Оконное стекло" на палитру, нажмите клавишу F2 и присвойте ему новое имя "AutoCAD Color Index 9". Нажмите клавишу Enter для сохранения нового имени.
      Прим.: Имя материала Оформителя должно соответствовать имени, под которым этот материал сохранен в исходном файле САПР. Свойства материала можно просматривать в окне Свойства или при выборе пункта Свойства в раскрывающемся списке в дереве выбора.
   2. Из архива "Рекомендовано\Кирпичи" на вкладке "Материалы" перетащите материал "Красный кирпич" на палитру, нажмите клавишу F2 и присвойте ему новое имя "AutoCAD Color Index 32". Нажмите клавишу Enter для сохранения нового имени.

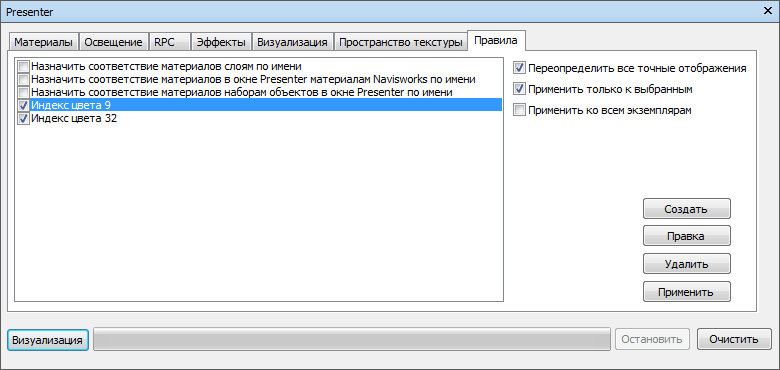

5. Перейдите на вкладку "Правила" и выберите правила "Color Index 9" и "Color Index 32".
6. Убедитесь, что выбран только параметр "Переопределить все точные отображения" и нажмите "Применить", чтобы применить правила.


   Ко всем элементам данной сцены модели, имеющим свойство "AutoCAD Color Index 9" или "AutoCAD Color Index 32", теперь должны быть применены соответствующие материалы Оформителя.
