Квадратные и прямоугольные проемы в дуговых стенах вырезаются путем редактирование профиля фасада. См. раздел Редактирование профиля стены.
- В 3D виде или в виде отметки выберите дуговую стену.
- Выберите вкладку "Редактирование" | "Стены"
панель "Изменение стены""Проем в стене".Становится активным средство построения прямоугольников.

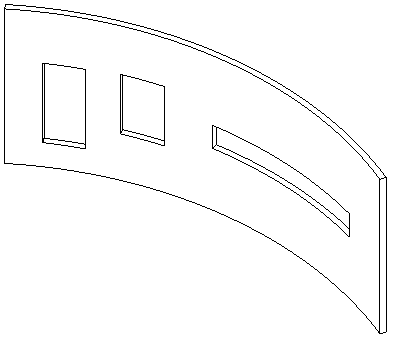

- Постройте эскизы прямоугольных проемов в дугообразной стене.
- По завершении нажмите "Изменить" на панели "Выбор".
По мере построения эскизов проемов на них появляются размеры. Если стена имеет зависимость сверху с уровнем, размеры проводятся как от верха, так и от низа. Если стена имеет явно заданную высоту, размеры проводятся только от низа.
